Durchmesser-hohe Genauigkeit POM Plastic Slider Stepper Motors 20mm

hohe Genauigkeit Linear-Verstellgerät 20mm Durchmessers Bewegungsmit POM-Plastikschieber

Dieses ist ein linearer Schrittmotor 20mm Durchmessers mit M3*0.5P-Leitspindel. Führungsgewindesteigung ist 0.5mm.

Laufdistanz (Anschlag) ist ungefähr 66mm und wenn Kunden, längere/kürzere Laufdistanz was, wir auch andere Leitspindel-Längenwahlen haben.

Der Schub dieses Motors ist mehr als 1KG (10N), wenn Kunden nicht diesen viel des Schubes benötigen, und benötigt kleineres, haben wir auch 15mm Motor mit dem gleichen Entwurf auch, und sein Schub ist mehr als 500g (5N).

Der Schieber ist (POM), wir haben auch Messingschieberwahl Plastik, und er hat doppelte lineare Lager mit ihm. Die Kosten des Messingschiebers sind höher als Plastikschieberentwurf.

Fühlen Sie sich frei, eine Mitteilung, wenn Sie an diesem Motor interessiert sind, oder Sie zu lassen haben alle mögliche Fragen über diesen Motor.

Parameter:

Konstruktionszeichnung:

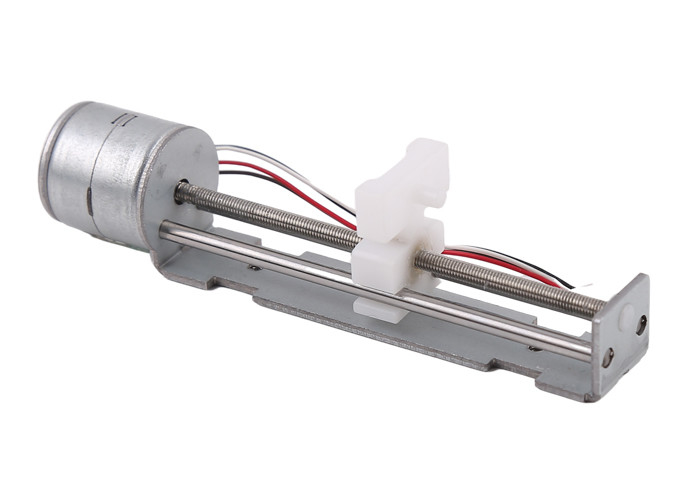

Produktanzeige:

Ungefähr linearer Schrittmotor mit Schieber:

Unser Schiebermotor ist ein ganzer Satz der Versammlung einschließlich Motor + Leitspindel + Klammer + Schieber.

Schrittwinkel des Motors ist im Allgemeinen 18°/step, das 20 Schritte für jede Drehung bedeutet.

Wenn Motor eine Drehung dreht, bewegt Schieber eine Führung.

Für einzelne Anfangsleitspindeln: Neigung =lead.

So ist die Schrittlänge (Bewegungs-Schieberreisen der Schrittlängen-Durchschnitte lineare, wenn der Schrittmotor genau einen Schritt) unternehmen:

Leitspindelführung/Schritte jeder Rotation

Zum Beispiel wenn Leitspindel M2*0.4P (0.4mm Neigung regelmäßige M2-Leitspindel) ist, ist Schrittwinkel des Motors 18°, Schrittlänge dieses Motors ist 0.4mm/20=0.02mm/step.

Auch Leitspindellänge ist kundengerecht, und wir müssen auch den Entwurf der Klammer justieren, wenn Sie Leitspindellänge besonders anfertigen.

Anwendung von Schrittmotoren:

Schrittmotoren werden für genaue Steuerung benutzt, weitverbreitet auf medizinischer Ausrüstung, Drucker 3D, industrieller genauer Steuerung, Automatisierungsausrüstung, etc.

Schrittmotoren können in jedem Mechanismusanforderung genauen conrtol und in Rotations-/linearen Bewegung benutzt werden.

Vorteil von Schrittmotoren:

Schrittmotor kann genaue Steuerung sogar ohne geschlossene Kodierer/ohne Rückführungssystem erreichen, auch sie haben nicht elektrisches gebürstet. So gibt es keine elektromagnetischen Fragen der Störung und der elektrischen Funken. In einigen Fällen können sie DC ersetzen bürsteten Bewegungsschwanzlose Motoren.

Schrittmotoren sind einfach, mit Fahrern und dieser Eigenschaft zu steuern, seine wichtige Position auf dem Gebiet der genauen Steuerung herzustellen.

1. Genaue Steuerung erreichbar, programmierbar

2. Ohne elektromagnetische Störung u. elektrische Funken

3. Klein

4. Angemessener Preis

5. Lärmarm

6. Lange Nutzungsdauer

Verpacken und Versandinformationen:

Proben werden mit Schaumschwamm innerhalb des Papierkastens verpackt.

Für Massenproduktion werden Produkte im Papierkarton verpackt.

Für Seeverschiffen (Massenproduktion), werden Kartone auf Palette verpackt.

Versandzeit:

Durch Eil (DHL-UPS Federal Express TNT): 5~12 Tage

Durch 4PX ausdrücklich: 10~20 Tage

Seeverschiffen: 40~60 Tage (hängt von den verschiedenen Ländern) ab
