VSM08102 8mm 4 kleiner linearer Schrittmotor der Stiftfpc mit Schieber M2-Leitspindel

Kleiner 8mm M2 linearer Schrittmotor der Stifte FPC der Leitspindel VSM08102 4 mit Schieber

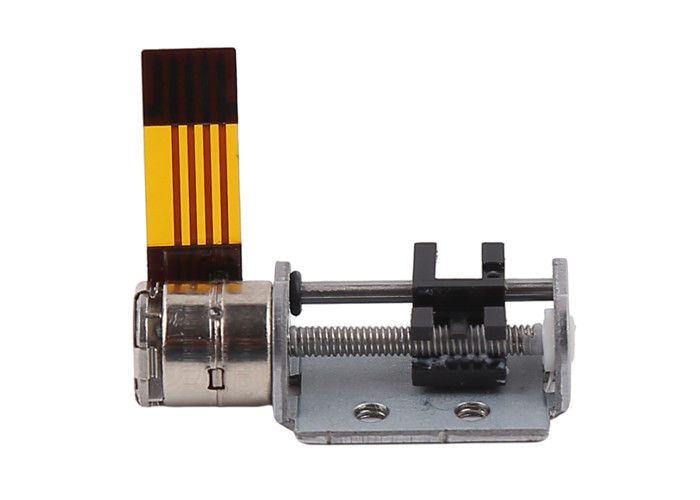

Dieses VSM08102 ist ein 8mm Durchmesserschrittmotor, der mit M2-Leitspindel und POM-Plastikschieber befestigt wird.

Dieses ist ein zweipoliger Motor mit 2 Phasen (4 Stifte).

Der effektive Anschlag/die Laufdistanz ist ungefähr 10mm.

Wenn Kunden denken, ist es, wir hat längeren Anschlag für das Wählen zu kurz.

Die Verbindungsstückart ist 4 Stift FPC, und für Massenproduktion, ist FPC-Entwurf kundengerecht.

Auch Kunden sind frei, 4 Stiftverbindungsstücke wie Molex 51021-0400 (Verbindungsstück 1.25mm Neigung 4 Stift) zu wählen

Oder JST PHR-4 (Verbindungsstück 2.0mm Neigung 4 Stift)

Kunde kann das bequemste Verbindungsstück wählen.

Parameter:

Konstruktionszeichnung:

Produktanzeige:

Ungefähr linearer Schrittmotor mit Schieber:

Unser Schiebermotor ist ein ganzer Satz der Versammlung einschließlich Motor + Leitspindel + Klammer + Schieber.

Schrittwinkel des Motors ist im Allgemeinen 18°/step, das 20 Schritte für jede Drehung bedeutet.

Wenn Motor eine Drehung dreht, bewegt Schieber eine Führung.

Für einzelne Anfangsleitspindeln: Neigung =lead.

So ist die Schrittlänge (Bewegungs-Schieberreisen der Schrittlängen-Durchschnitte lineare, wenn der Schrittmotor genau einen Schritt) unternehmen:

Leitspindelführung/Schritte jeder Rotation

Zum Beispiel wenn Leitspindel M2*0.4P (0.4mm Neigung regelmäßige M2-Leitspindel) ist, ist Schrittwinkel des Motors 18°, Schrittlänge dieses Motors ist 0.4mm/20=0.02mm/step.

Auch Leitspindellänge ist kundengerecht, und wir müssen auch den Entwurf der Klammer justieren, wenn Sie Leitspindellänge besonders anfertigen.

Anwendung von Schrittmotoren:

Schrittmotoren werden für genaue Steuerung benutzt, weitverbreitet auf medizinischer Ausrüstung, Drucker 3D, industrieller genauer Steuerung, Automatisierungsausrüstung, etc.

Schrittmotoren können in jedem Mechanismusanforderung genauen conrtol und in Rotations-/linearen Bewegung benutzt werden.

Vorteil von Schrittmotoren:

Schrittmotor kann genaue Steuerung sogar ohne geschlossene Kodierer/ohne Rückführungssystem erreichen, auch sie haben nicht elektrisches gebürstet. So gibt es keine elektromagnetischen Fragen der Störung und der elektrischen Funken. In einigen Fällen können sie DC ersetzen bürsteten Bewegungsschwanzlose Motoren.

Schrittmotoren sind einfach, mit Fahrern und dieser Eigenschaft zu steuern, seine wichtige Position auf dem Gebiet der genauen Steuerung herzustellen.

1. Genaue Steuerung erreichbar, programmierbar

2. Ohne elektromagnetische Störung u. elektrische Funken

3. Klein

4. Angemessener Preis

5. Lärmarm

6. Lange Nutzungsdauer

Verpacken und Versandinformationen:

Proben werden mit Schaumschwamm innerhalb des Papierkastens verpackt.

Für Massenproduktion werden Produkte im Papierkarton verpackt.

Für Seeverschiffen (Massenproduktion), werden Kartone auf Palette verpackt.

Versandzeit:

Durch Eil (DHL-UPS Federal Express TNT): 5~12 Tage

Durch 4PX ausdrücklich: 10~20 Tage

Seeverschiffen: 40~60 Tage (hängt von den verschiedenen Ländern) ab
