Schrittwinkel 18° Hoch stieß MessingLeitspindel des schieber-Schrittmotor-P.M. 15mm SM15-80L-T M3

Hoher des Leitspindelmessingschiebers P.M. des Schubes 15mm SM15-80L-T M3 linearer Schrittmotor

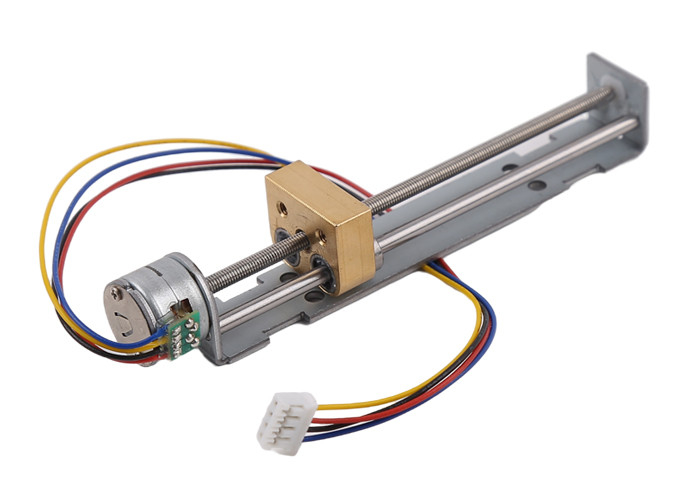

SM15-80-T ist ein 15mm Durchmesserschrittmotor, der mit einer M3 Leitspindel, einer Klammer und einem Messingschieber befestigt wird.

Leitspindel ist regelmäßige Schraube M3 mit 0.5mm Neigung.

Über den Schieber ist es der Messingschieber, der von CNC hergestellt wird. (Wir haben auch Plastikschieberwahl, die billiger ist und Kunde Plastikschieber wählen kann, wenn sie Kosten sparen möchten)

Dieser größte Vorteil des Messingschiebers ist, dass er das lineare Lager zwei hat, das ihn hält und diese zwei Lager große Unterstützung dem Schieber gewähren, sich vergewissern, dass der Schieber sich glatt bewegt, selbst wenn Last hoch ist.

Folglich haben Messingschieber bessere Stabilität, und der Preis ist aus einem triftigen Grund höher.

Wenn Kunden denken, ist der Anschlag (Laufdistanz), wir haben auch anderen Anschlag für Wahlen zu lang.

(Anschlag/Laufdistanz wird durch Leitspindellänge bestimmt)

Parameter:

Konstruktionszeichnung:

Produktanzeige:

Ungefähr linearer Schrittmotor mit Schieber:

Unser Schiebermotor ist ein ganzer Satz der Versammlung einschließlich Motor + Leitspindel + Klammer + Schieber.

Schrittwinkel des Motors ist im Allgemeinen 18°/step, das 20 Schritte für jede Drehung bedeutet.

Wenn Motor eine Drehung dreht, bewegt Schieber eine Führung.

Für einzelne Anfangsleitspindeln: Neigung =lead.

So ist die Schrittlänge (Bewegungs-Schieberreisen der Schrittlängen-Durchschnitte lineare, wenn der Schrittmotor genau einen Schritt) unternehmen:

Leitspindelführung/Schritte jeder Rotation

Zum Beispiel wenn Leitspindel M2*0.4P (0.4mm Neigung regelmäßige M2-Leitspindel) ist, ist Schrittwinkel des Motors 18°, Schrittlänge dieses Motors ist 0.4mm/20=0.02mm/step.

Auch Leitspindellänge ist kundengerecht, und wir müssen auch den Entwurf der Klammer justieren, wenn Sie Leitspindellänge besonders anfertigen.

Anwendung von Schrittmotoren:

Schrittmotoren werden für genaue Steuerung benutzt, weitverbreitet auf medizinischer Ausrüstung, Drucker 3D, industrieller genauer Steuerung, Automatisierungsausrüstung, etc.

Schrittmotoren können in jedem Mechanismusanforderung genauen conrtol und in Rotations-/linearen Bewegung benutzt werden.

Vorteil von Schrittmotoren:

Schrittmotor kann genaue Steuerung sogar ohne geschlossene Kodierer/ohne Rückführungssystem erreichen, auch sie haben nicht elektrisches gebürstet. So gibt es keine elektromagnetischen Fragen der Störung und der elektrischen Funken. In einigen Fällen können sie DC ersetzen bürsteten Bewegungsschwanzlose Motoren.

Schrittmotoren sind einfach, mit Fahrern und dieser Eigenschaft zu steuern, seine wichtige Position auf dem Gebiet der genauen Steuerung herzustellen.

1. Genaue Steuerung erreichbar, programmierbar

2. Ohne elektromagnetische Störung u. elektrische Funken

3. Klein

4. Angemessener Preis

5. Lärmarm

6. Lange Nutzungsdauer
