Leitspindel des hohe Präzisions-lineare Schrauben-Schrittmotor-SM20-34 L-T Brass Slider M3

Hoher der M3-Leitspindel schieber der Präzision SM20-34L-T Messinglinearer Schrittmotor

Beschreibung:

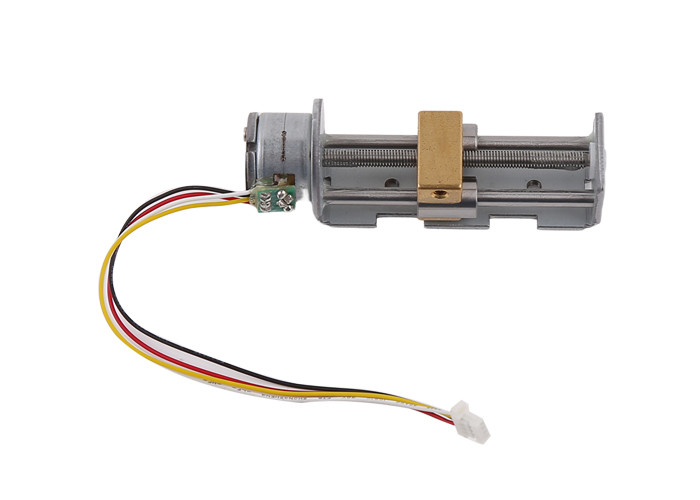

Dieses ist der Schrittmotor 15mm Durchmessers P.M., der mit einem Messingschieber befestigt wird.

Es gibt zwei lineare Lager auf dem Schieber des Motors, und sie gewähren große Unterstützung dem Schieber und vergewissern sich des Schiebers, der sich fließend bewegt.

Der Schieber des Motors wird von der CNC-Maschinenarbeit hergestellt, also sind die Kosten viel höher als Plastikschieber.

(Plastik-POM-Schieber werden vom Spritzen hergestellt)

Kunden können Plastikschieber wählen, wenn Sie Kosten sparen möchten.

Leitspindel ist regelmäßige Schraube M3*P0.5, und die Leitspindellänge ist justierbar.

Der Anschlag des Motors/die Laufdistanz wird durch Leitspindellänge bestimmt.

Parameter:

Konstruktionszeichnung:

Produktanzeige:

Ungefähr linearer Schrittmotor mit Schieber:

Unser Schiebermotor ist ein ganzer Satz der Versammlung einschließlich Motor + Leitspindel + Klammer + Schieber.

Schrittwinkel des Motors ist im Allgemeinen 18°/step, das 20 Schritte für jede Drehung bedeutet.

Wenn Motor eine Drehung dreht, bewegt Schieber eine Führung.

Für einzelne Anfangsleitspindeln: Neigung =lead.

So ist die Schrittlänge (Bewegungs-Schieberreisen der Schrittlängen-Durchschnitte lineare, wenn der Schrittmotor genau einen Schritt) unternehmen:

Leitspindelführung/Schritte jeder Rotation

Zum Beispiel wenn Leitspindel M2*0.4P (0.4mm Neigung regelmäßige M2-Leitspindel) ist, ist Schrittwinkel des Motors 18°, Schrittlänge dieses Motors ist 0.4mm/20=0.02mm/step.

Auch Leitspindellänge ist kundengerecht, und wir müssen auch den Entwurf der Klammer justieren, wenn Sie Leitspindellänge besonders anfertigen.

Anwendung von Schrittmotoren:

Schrittmotoren werden für genaue Steuerung benutzt, weitverbreitet auf medizinischer Ausrüstung, Drucker 3D, industrieller genauer Steuerung, Automatisierungsausrüstung, etc.

Schrittmotoren können in jedem Mechanismusanforderung genauen conrtol und in Rotations-/linearen Bewegung benutzt werden.

Vorteil von Schrittmotoren:

Schrittmotor kann genaue Steuerung sogar ohne geschlossene Kodierer/ohne Rückführungssystem erreichen, auch sie haben nicht elektrisches gebürstet. So gibt es keine elektromagnetischen Fragen der Störung und der elektrischen Funken. In einigen Fällen können sie DC ersetzen bürsteten Bewegungsschwanzlose Motoren.

Schrittmotoren sind einfach, mit Fahrern und dieser Eigenschaft zu steuern, seine wichtige Position auf dem Gebiet der genauen Steuerung herzustellen.

1. Genaue Steuerung erreichbar, programmierbar

2. Ohne elektromagnetische Störung u. elektrische Funken

3. Klein

4. Angemessener Preis

5. Lärmarm

6. Lange Nutzungsdauer

Verpacken und Versandinformationen:

Proben werden mit Schaumschwamm innerhalb des Papierkastens verpackt.

Für Massenproduktion werden Produkte im Papierkarton verpackt.

Für Seeverschiffen (Massenproduktion), werden Kartone auf Palette verpackt.

Versandzeit:

Durch Eil (DHL-UPS Federal Express TNT): 5~12 Tage

Durch 4PX ausdrücklich: 10~20 Tage

Seeverschiffen: 40~60 Tage (hängt von den verschiedenen Ländern) ab
