15mm elektrischer Schrittmotor 5VDC mit zweipoliger Phase 2-2 Schieber M3-Leitspindel 18 degreeStep Winkels

15mm M3 Leitspindel-Schieberschrittmotoreigenschaften:

SM15-45L ist ein Präzisionsminiatur-Schrittmotor, der mit einer Klammer, einer Leitspindel und einem Schieber der relativen Bewegung ausgerüstet wird. Die Abtriebswelle hat eine Leitspindel mit einer Neigung von 0.5mm und die Leitspindel und die Leitspindel, die durch die Leitspindel gestützt wird, in Schub sich zu drehen.
Der Grundschrittwinkel des Motors ist 18 Grad, und der Motor lässt 20 Schritte pro Woche laufen, also kann die Verschiebungsentschließung 0.02mm erreichen und den Zweck der genauen Steuerung erzielen.
Im Hinblick auf Auslöser wird die Unterteilungs-Antriebsmethode angewendet, um zufriedenzustellen.
Das Inputteil des Motors ist FPC, aber es kann zur Form des Verbindungsdrahtes, des PWBs, des etc. entsprechend Kundenbedarf geändert werden.
Schienenplatten können entsprechend Kundenanforderungen ersetzt werden.
Wegen seines kleinen, hohe Präzision und der einfachen Steuerung, ist dieser Miniaturschrittmotor auf Kameras, optischen Instrumenten, Linsen, Präzisionsmedizinischer ausrüstung, automatischen Türschlössern und anderen Gebieten weitverbreitet.

Hauptanwendung

1) Automat

2) Optische Instrumente

3) Präzisionsmedizinische geräte

4) Schönheitsausrüstung

Andere genaue Steueranwendung

15mm M3 Leitspindel-Schieberschrittmotor Spezifikationen:

Zeichnung 15mm des Plastikschieberschrittmotors mit 45mm Anschlag:

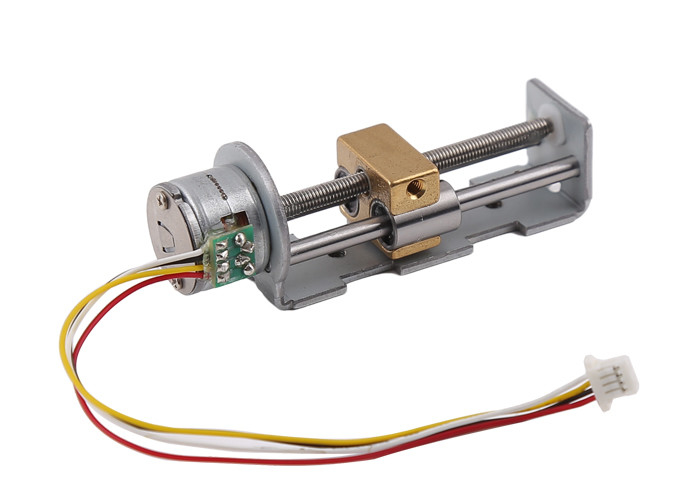

Produktanzeige für 15mm Plastikschieberschrittmotor:

Kunden können Inhalt besonders anfertigen:

1. Im Hinblick auf den Außendurchmesser des Motors, können verschiedene Größen wie 6mm 8mm 10mm 15mm 20mm 25mm entsprechend der Gebrauchsumwelt- und -raumstärke des Kunden vorgewählt werden.

2. Die Ausgangposition dieses Motors kann innerhalb eines Bereiches 360 Grad frei vorgewählt werden, um die Installationsbedingungen im besten Zustand zu erfüllen. Gleichzeitig kann das Verbindungsstück Führung, PWB, bloßer Stift FPC wählen.

3. Der Anschlag kann entsprechend Kundenanforderungen besonders angefertigt werden, und der effektive Anschlag des Motors kann innerhalb eines bestimmten Bereiches besonders angefertigt werden und den Durchmesser und die Länge der Leitspindel hauptsächlich betrachten.

Normalerweise ist die maximale Länge von M2-Schraube 50mm, Schraube M3 ist 100mm, Schraube M4 ist 100mm. Wir können 150mm auch tun. Kleine Motoren benutzen eine Leitspindel mit einem übermäßig großen Durchmesser, der viel Energie verbraucht, also sollte umfassende Erwägung genommen werden, wenn man einen Motor vorwählt.

4. Das Material des Schiebers ist im Allgemeinen Plastik, der einfach sich zu bilden und wirtschaftlich ist.
Wenn es spezielle Gebrauchsumwelt und -anforderungen gibt, kann der Schieber Metallteile auch benutzen.
Selbstverständlich sind die Kosten verhältnismäßig hoch, die entsprechend den Anforderungen des Kunden für die Form und die Größe des Schiebers bestimmt wird.
