SM20-35L Schieber-Schrittmotor

Mit Messingschieber 18 des Grad M3-Schrauben-20mm linearer großer Schub 1.3KG Schrittmotor-Anschlag-34mm

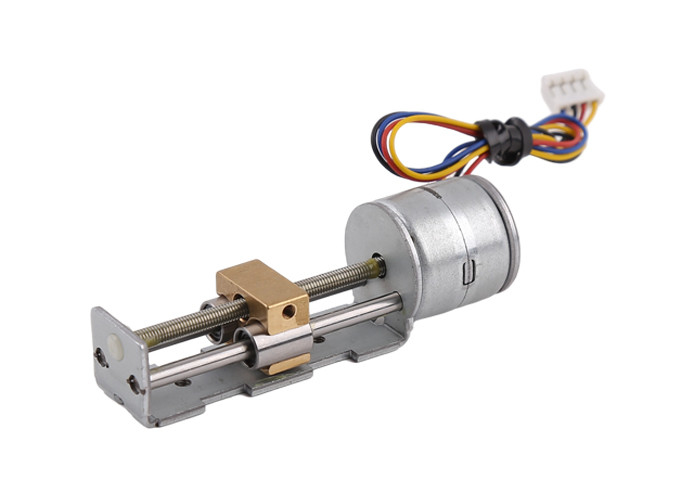

20mm Schrittmotor mit Messingschieber und linearen Verdoppelunglagern:

Dieses ist ein 20mm Schrittmotor mit Messingschiebern und linearen Verdoppelunglagern.

Doppelte lineare Lager können große Unterstützung für den Schieber gewähren, der Schub des Motors ist ungefähr 1,3 Kilogramm (13N).

Wegen der Kosten von Messingschiebern und von linearen Lagern, kostet dieser Motor mehr als andere lineare Schrittmotoren mit Plastikschiebern.

Der Anschlag/die Laufdistanz dieses Motors ist ungefähr 34mm, wenn der Kunde eine längere/kürzere Leitspindel/eine Reise wünscht, wir haben andere Modelle mit verschiedenen Leitspindellängen.
Wir haben 21mm/34mm/63mm Reise auf einem 20mm Linearmotor.

Diese Art des Motors ist auf Schönheitsausrüstung, Präzisionsmedizinischer ausrüstung, Automaten, den schnellen Prüfungsund anderen Gebieten weitverbreitet.
Das Inputteil des Motors ist eine Verbindungslinie, aber es kann in Verbindungslinien, in PWB, in FPC und in andere Formen entsprechend Kundenbedarf geändert werden.
Schienenplatten können entsprechend Kundenanforderungen auch besonders angefertigt werden

Hauptanwendung

1) Automat

2) Optische Instrumente

3) Präzisionsmedizinische geräte

4) Schönheitsausrüstung

Andere genaue Steueranwendung

20mm M3 Leitspindel-Schieberschrittmotor Spezifikationen:

Zeichnung 20mm des Plastikschieberschrittmotors mit 34mm Anschlag:

Produktanzeige für 20mm Plastikschieberschrittmotor:

Ungefähr linearer Schrittmotor mit Schieber:

Unser Schiebermotor ist ein ganzer Satz der Versammlung einschließlich Motor + Leitspindel + Klammer + Schieber.

Schrittwinkel des Motors ist im Allgemeinen 18°/step, das 20 Schritte für jede Drehung bedeutet.

Wenn Motor eine Drehung dreht, bewegt Schieber eine Führung.

Für einzelne Anfangsleitspindeln: Neigung =lead.

So ist die Schrittlänge (Bewegungs-Schieberreisen der Schrittlängen-Durchschnitte lineare, wenn der Schrittmotor genau einen Schritt) unternehmen:

Leitspindelführung/Schritte jeder Rotation

Zum Beispiel wenn Leitspindel M2*0.4P (0.4mm Neigung regelmäßige M2-Leitspindel) ist, ist Schrittwinkel des Motors 18°, Schrittlänge dieses Motors ist 0.4mm/20=0.02mm/step.

Auch Leitspindellänge ist kundengerecht, und wir müssen auch den Entwurf der Klammer justieren, wenn Sie Leitspindellänge besonders anfertigen.

Anwendung von Schrittmotoren:

Schrittmotoren werden für genaue Steuerung benutzt, weitverbreitet auf medizinischer Ausrüstung, Drucker 3D, industrieller genauer Steuerung, Automatisierungsausrüstung, etc.

Schrittmotoren können in jedem Mechanismusanforderung genauen conrtol und in Rotations-/linearen Bewegung benutzt werden.

Vorteil von Schrittmotoren:

Schrittmotor kann genaue Steuerung sogar ohne geschlossene Kodierer/ohne Rückführungssystem erreichen, auch sie haben nicht elektrisches gebürstet. So gibt es keine elektromagnetischen Fragen der Störung und der elektrischen Funken. In einigen Fällen können sie DC ersetzen bürsteten Bewegungsschwanzlose Motoren.

Schrittmotoren sind einfach, mit Fahrern und dieser Eigenschaft zu steuern, seine wichtige Position auf dem Gebiet der genauen Steuerung herzustellen.

1. Genaue Steuerung erreichbar, programmierbar

2. Ohne elektromagnetische Störung u. elektrische Funken

3. Klein

4. Angemessener Preis

5. Lärmarm

6. Lange Nutzungsdauer

Etwas Informationen über uns:

Changzhou-Vic-Technologie-Bewegungstechnologie Co., Ltd. (folgt, rufen wir nur Firma) an, wurde in Jahr 2011, die Firma hauptsächlich entwickelt, herstellt und verkauft Mikroschrittmotoren, Mikrogetriebe, Mikroschiebermotor, Mikrolinearmotor und andere Produkte gegründet

Die Firma ist im der Jangtse-Delta-wirtschaftlichen Gurt, eine der am wirtschaftlichsten entwickelten Regionen in China und ist in Changzhou-Stadt, Jiangsu-Provinz, mit einer schönen Umwelt. Die Firma ist 20 Kilometer weg von Changzhou-Flughafen, 5 Kilometer weg von dem Hochgeschwindigkeitsbahnhof und 1 Kilometer weg von dem Hochgeschwindigkeitsschnitt. Und Shanghai und Nanjing sind ungefähr 120 Kilometer entfernt. Der Transport ist sehr bequem, sind inländische und internationale Logistik und Transport sehr sich entwickelt und bequem!

Das technische hauptsächlichpersonal der Firma hat in Verbindung stehenden Industrien für mehr als 10 Jahre gearbeitet und Berufserfahrung in den Auslandsgesellschaften wie Japan, Südkorea, Europa und den Vereinigten Staaten hat und hat Berufserfahrung in den inländischen aufgeführten Firmen. Haben Sie systematische Produktentwicklungsfähigkeit, perfekte Projektleiterfähigkeit und gute Kundenkommunikationsfähigkeit. Die Firma hat mehr als 30 kundengebundene Projekte für die inländischen und internationalen erstklassigen Firmen entwickelt und hat mit mehr als 20 großen Firmen zusammengearbeitet.

Verpacken und Versandinformationen:

Proben werden mit Schaumschwamm innerhalb des Papierkastens verpackt.

Für Massenproduktion werden Produkte im Papierkarton verpackt.

Für Seeverschiffen (Massenproduktion), werden Kartone auf Palette verpackt.

Versandzeit:

Durch Eil (DHL-UPS Federal Express TNT): 5~12 Tage

Durch 4PX ausdrücklich: 10~20 Tage

Seeverschiffen: 40~60 Tage (hängt von den verschiedenen Ländern) ab
