NEMA8 Schrittmotor 12VDC

zweipolige der Schrittmotor-Leitspindel 66mm des schiebers NEMA8 des Antriebs 20mm Mikrolinearmotoreigenschaften des Anschlags:

SM20-66L ist ein Präzisionsmikro-Schrittmotor, hat die Abtriebswelle eine Leitspindel mit einer Neigung von 0.5mm und die Leitspindel und die Leitspindel, die durch die Leitspindel gestützt wird, in Schub sich zu drehen.
Minikörper, 10N stieß, 75mm Anschlag, 0.0277mm Verschiebung pro Schritt und kann innerhalb 3,5 Sekunden am schnellsten abgeschlossen werden.
Wegen seiner kleinen, hohen Präzision und einfachen Steuerung, microstepping diese
Da die Abtriebswelle des Motors eine Leitspindel, während der Rotation der Leitspindel, die Führungsschneckengetriebe der Schieber ist, zum sich hin und her zu bewegen. Dieses liefert bequem Aktionen wie Vorwärts- und rückwärtiges. Darüber hinaus kann der Schrittmotor die Geschwindigkeit, die Anzahl von Revolutionen, etc. genau steuern, das auch die Bewegungsgeschwindigkeit des Schiebers bestimmt, und die Bewegungsposition ist genau kontrollierbar. Die Positionierungsgenauigkeit kann innerhalb 0.05mm gesteuert werden.
Wegen der oben genannten Eigenschaften, sind solche Motoren auf Schönheitsausrüstung, Präzisionsmedizinischer ausrüstung, Automaten, den schnellen Prüfungsund anderen Gebieten weitverbreitet.
Das Inputteil des Motors ist ein Verbindungsdraht, aber es kann in die Form des Verbindungsdrahtes, des PWBs, des FPC, des etc. entsprechend Kundenbedarf geändert werden.
Schienenplatten können entsprechend Kundenanforderungen besonders angefertigt werden

Hauptanwendung

1) Automat

2) Optische Instrumente

3) Präzisionsmedizinische geräte

4) Schönheitsausrüstung

Andere genaue Steueranwendung

20mm M3 Leitspindel-Schieberschrittmotor Spezifikationen:

Zeichnung 20mm des Plastikschieberschrittmotors mit 66mm Anschlag:

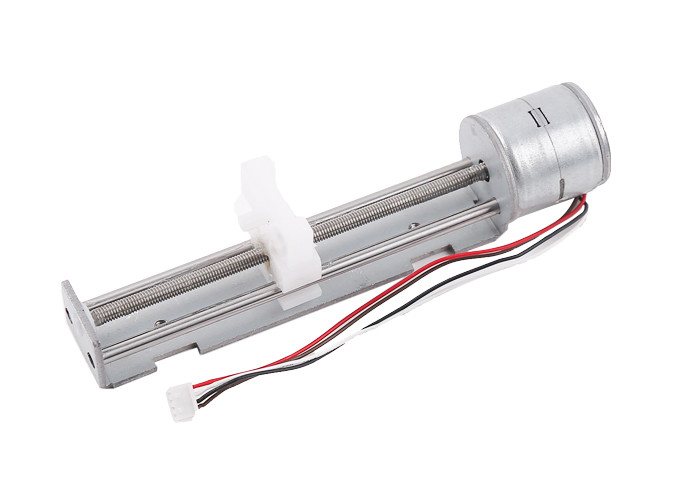

Produktanzeige für 20mm Plastikschieberschrittmotor:

Kunden können Inhalt besonders anfertigen:

1. Im Hinblick auf Produktaußendurchmesser können verschiedene Größen wie 6 8 10 15 20 25mm entsprechend des Gebrauchsder umwelt Kunden, der Raumstärke, dem etc. vorgewählt werden.

2. Die Ausgangposition des Motors kann innerhalb eines 360-Grad-Bereiches frei vorgewählt werden, um die Installationsbedingungen im besten Zustand zu erfüllen. Gleichzeitig kann Verbindungsstück Anschlussleitung, PWB, bloßer Stift FPC wählen.

2. Entsprechend den Anforderungen von Kunden, kann der effektive Anschlag des Motors innerhalb eines bestimmten Bereiches besonders angefertigt werden und den Durchmesser und die Länge der Schraube hauptsächlich betrachten.

normalerweise kann die maximale Länge der M2-Schraube 50mm sein, kann die Schraube M3 100mm sein, und die Schraube M4 kann 100mm sein. Kann 150mm tun. Der Gebrauch einer Leitspindel mit einem übermäßig großen Durchmesser für einen kleinen Motor verbraucht viel Energie, also sollte umfassende Erwägung genommen werden, wenn man einen Motor vorwählt.

4. Das Material des Schiebers wird im Allgemeinen vom Plastik gemacht, der einfach sich zu bilden und wirtschaftlich ist.

Wenn der Kunde spezielle Gebrauchsumwelt und -anforderungen hat, kann der Schieber von den Metallteilen auch hergestellt werden.

Selbstverständlich sind die Kosten verhältnismäßig hoch, die entsprechend den Anforderungen des Kunden für die Form und die Größe des Schiebers bestimmt wird.

Etwas Informationen über uns:

Changzhou-Vic-Technologie-Bewegungstechnologie Co., Ltd. (folgt, rufen wir nur Firma) an, wurde in Jahr 2011, die Firma hauptsächlich entwickelt, herstellt und verkauft Mikroschrittmotoren, Mikrogetriebe, Mikroschiebermotor, Mikrolinearmotor und andere Produkte gegründet

Die Firma ist im der Jangtse-Delta-wirtschaftlichen Gurt, eine der am wirtschaftlichsten entwickelten Regionen in China und ist in Changzhou-Stadt, Jiangsu-Provinz, mit einer schönen Umwelt. Die Firma ist 20 Kilometer weg von Changzhou-Flughafen, 5 Kilometer weg von dem Hochgeschwindigkeitsbahnhof und 1 Kilometer weg von dem Hochgeschwindigkeitsschnitt. Und Shanghai und Nanjing sind ungefähr 120 Kilometer entfernt. Der Transport ist sehr bequem, sind inländische und internationale Logistik und Transport sehr sich entwickelt und bequem!

Das technische hauptsächlichpersonal der Firma hat in Verbindung stehenden Industrien für mehr als 10 Jahre gearbeitet und Berufserfahrung in den Auslandsgesellschaften wie Japan, Südkorea, Europa und den Vereinigten Staaten hat und hat Berufserfahrung in den inländischen aufgeführten Firmen. Haben Sie systematische Produktentwicklungsfähigkeit, perfekte Projektleiterfähigkeit und gute Kundenkommunikationsfähigkeit. Die Firma hat mehr als 30 kundengebundene Projekte für die inländischen und internationalen erstklassigen Firmen entwickelt und hat mit mehr als 20 großen Firmen zusammengearbeitet.
