Produkt-Details
Herkunftsort: China
Markenname: Vic-Tech
Zertifizierung: RoHS
Modellnummer: 10-816G-M3
Zahlungs-u. Verschiffen-Ausdrücke
Min Bestellmenge: 1Unit
Preis: $3.5~$7/Unit
Verpackung Informationen: Proben werden mit Papierkasten verpackt, und Massenproduktionsprodukte werden mit gewölbtem Standard
Lieferzeit: 10~20 Tage nachdem die Probe zahlend ist
Zahlungsbedingungen: T/T, Paypal, Kreditkarte
Versorgungsmaterial-Fähigkeit: 100000 pc/Month
Bewegungsart: |
Getriebeschrittmotor |
Bewegungsgröße: |
10mm Durchmesser |
Schritt-Winkel: |
Verhältnis des Gangs 18°/ |
Widerstand: |
20Ω/40Ω |
Gang-Verhältnis: |
Von 2:1 zu 1000:1 |
Abtriebswelle: |
M3*0.5P-Leitspindel |
Bewegungsart: |
Getriebeschrittmotor |
Bewegungsgröße: |
10mm Durchmesser |
Schritt-Winkel: |
Verhältnis des Gangs 18°/ |
Widerstand: |
20Ω/40Ω |
Gang-Verhältnis: |
Von 2:1 zu 1000:1 |
Abtriebswelle: |
M3*0.5P-Leitspindel |

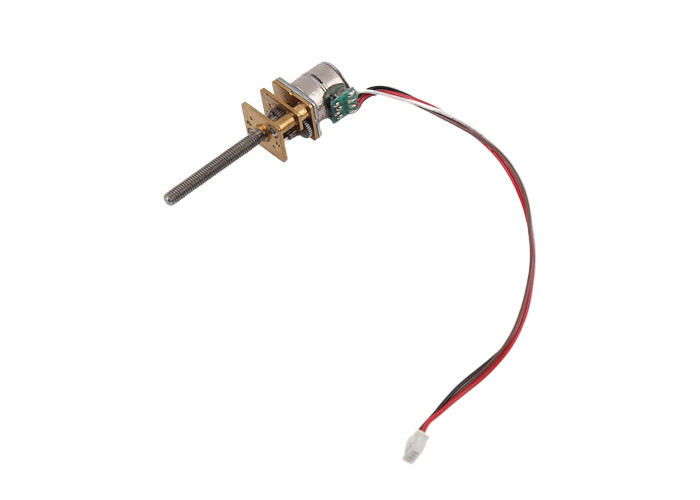

Reduzierer-Schrittmotor des Getriebe-10-816G-M3 mit justierbarer M3 Leitspindel-Welle
Beschreibung:
Dieses ist ein 10mm Durchmesserschrittmotor, der mit einem 10*12mm Getriebe befestigt wird.
Abtriebswelle ist Standardm3 Leitspindelwelle, und wir können sie in d-Welle auch ändern.
Leitspindellänge ist justierbar, basiert auf dem eigenen Bedarf des Kunden.
Wir haben mehrfaches Gangverhältnis für Wahl, vom 2:1 bis 1000: 1.
Mit einem größeren Gangverhältnis ist Abtriebsdrehmoment größer, und Ertraggeschwindigkeit ist langsamer.
Kundenbedarf, ein passendes Gangverhältnis zuerst zu wählen.
Wir haben unterschiedlichen Widerstand der Spule zwei: 20Ω/40Ω
Mit höherem Widerstand hat Motor höhere Nennspannung.
Bewegungsparameter:
| Modell nein. | 10-816G-M3 |
| Bewegungsart | 10mm Schrittmotor |
| Abtriebswelle | M3*0.5P |
| Spulenwiderstand | 20Ω/40Ω |
| Schrittwinkel | Winkel 18°/step |
| Nennspannung | DC 3.3~5V |
| Phase nein. | 2 Phasen (4 Drähte) |
Getriebe-Parameter:
| Gangverhältnis | 2:1 | 5:1 | 10:1 | 15:1 | 20:1 | 30:1 | 36:1 | 50:1 | 63:1 | 67:1 | 89:1 | 100:1 |
| Genaues Verhältnis | 2,002 | 4,995 | 9,677 | 14,754 | 20,501 | 29,120 | 36,122 | 51,103 | 63,071 | 66,801 | 89,227 | 99,002 |
| Zahnzahl | 23 | 20 | 13 | 18 | 15 | 12 | 20 | 20 | 14 | 17 | 14 | 13 |
| Gangniveaus | 2 | 2 | 2 | 3 | 3 | 3 | 4 | 4 | 4 | 4 | 4 | 4 |
| Leistungsfähigkeit | 80% | 80% | 80% | 72% | 72% | 72% | 65% | 65% | 65% | 65% | 65% | 65% |
| Gangverhältnis | 110:1 | 150:1 | 172:1 | 210:1 | 250:1 | 275:1 | 298:1 | 380:1 | 420:1 | 500:1 | 600:1 | 1000:1 |
| Genaues Verhältnis | 110,407 | 150,948 | 171,883 | 210,591 | 250,111 | 274,403 | 297,924 | 387,689 | 421,296 | 506,155 | 599,394 | 986,406 |
| Zahnzahl | 12 | 18 | 13 | 12 | 13 | 12 | 12 | 12 | 12 | 18 | 16 | 12 |
| Gangniveaus | 5 | 5 | 5 | 5 | 5 | 5 | 5 | 5 | 5 | 7 | 7 | 7 |
| Leistungsfähigkeit | 59% | 59% | 59% | 59% | 59% | 59% | 59% | 59% | 59% | 47% | 47% | 47% |
Konstruktionszeichnung:
Produktanzeige:
Anwendung von Schrittmotoren:
Schrittmotoren werden für genaue Steuerung benutzt, weitverbreitet auf medizinischer Ausrüstung, Drucker 3D, industrieller genauer Steuerung, Automatisierungsausrüstung, etc.
Schrittmotoren können in jedem Mechanismusanforderung genauen conrtol und in Rotations-/linearen Bewegung benutzt werden.
Vorteil von Schrittmotoren:
Schrittmotor kann genaue Steuerung sogar ohne geschlossene Kodierer/ohne Rückführungssystem erreichen, auch sie haben nicht elektrisches gebürstet. So gibt es keine elektromagnetischen Fragen der Störung und der elektrischen Funken. In einigen Fällen können sie DC ersetzen bürsteten Bewegungsschwanzlose Motoren.
Schrittmotoren sind einfach, mit Fahrern und dieser Eigenschaft zu steuern, seine wichtige Position auf dem Gebiet der genauen Steuerung herzustellen.
1. Genaue Steuerung erreichbar, programmierbar
2. Ohne elektromagnetische Störung u. elektrische Funken
3. Klein
4. Angemessener Preis
5. Lärmarm
6. Lange Nutzungsdauer
Schrittmotoren sind unter allen Industrien weitverbreitet.
