Product Details
Herkunftsort: China
Markenname: Vic-Tech
Zertifizierung: RoHS
Modellnummer: SM08-GB10
Payment & Shipping Terms
Min Bestellmenge: 1Unit
Preis: $3.5~$7/Unit
Verpackung Informationen: Proben werden mit Papierkasten verpackt, und Massenproduktionsprodukte werden mit gewölbtem Standard
Lieferzeit: 10~20 Tage nachdem die Probe zahlend ist
Zahlungsbedingungen: T/T, Paypal, Kreditkarte
Versorgungsmaterial-Fähigkeit: 100000 pc/Month
Bewegungsart: |
Stepper-motor+ Getriebe P.M. |
Bewegungsgröße: |
8 mm Durchmesser |
Schritt-Winkel: |
Verhältnis 18°/gear |
Widerstand: |
40Ω/phase |
Getriebeart: |
GB10 (8*10) |
Phase nein.: |
2 Phasen (zweipolig) |
Bewegungsart: |
Stepper-motor+ Getriebe P.M. |
Bewegungsgröße: |
8 mm Durchmesser |
Schritt-Winkel: |
Verhältnis 18°/gear |
Widerstand: |
40Ω/phase |
Getriebeart: |
GB10 (8*10) |
Phase nein.: |
2 Phasen (zweipolig) |

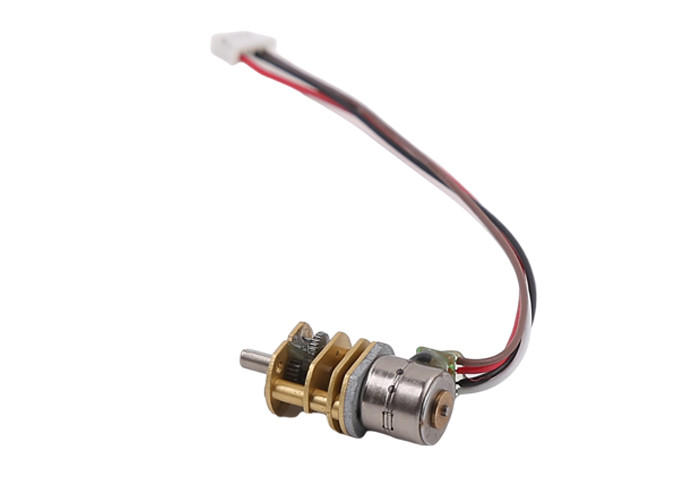

Kleines SM08-GB10 8-Millimeter-Durchmesser Dauermagnetschrittmotor mit Getriebe 10*8 Millimeter
Beschreibung:
Dieser Motor SM08-GB10 ist ein 8mm Motor, der befestigt wird mit einem 10*8mm Getriebe (GB10)
Wir haben die verschiedenen Gangverhältnisse, damit Sie wählen.
Mit größerem Verhältnis ist das Drehmoment des Motors höher, und die Geschwindigkeit des Motors ist langsamer.
Bestätigen Sie bitte Gangverhältnis vor Ihrem Auftrag.
Für Abtriebswelle haben wir zwei verschiedene Arten Standardwelle: D-Wellen- und Leitspindelwelle.
Wenn Kunden spezielle Wellenart fordern, können wir das auch tun, aber es kostete Extrakundenbezogenheitsgebühr.
Bewegungsparameter:
| Modell nein. | SM08-GB10 |
| Bewegungsart | 8mm P.M. Schrittmotor |
| Getriebeart | GB10 (10*8mm) |
| Schrittwinkel | 18°/step |
| Spulenwiderstand | 40Ω/step |
| Abtriebswelle | D-Wellen-/Leitspindelwelle |
| Phase nein. | 2 Phasen (4 Drähte) |
| Verbindungsstückart | Molex 51021-0400 (1.25mm Neigung) |
Getriebe-Parameter:
| Gangverhältnis | 20:1 | 50:1 | 100:1 | 250:1 |
| Genaues Verhältnis | 20,313 | 50,312 | 99,531 | 249,943 |
| Zahnzahl | 14 | 14 | 14 | 14 |
| Gangniveaus | 3 | 5 | 5 | 5 |
| Leistungsfähigkeit | 71% | 58% | 58% | 58% |
Konstruktionszeichnung:
Produktanzeige:
Anwendung von Schrittmotoren:
Schrittmotoren werden für genaue Steuerung benutzt, weitverbreitet auf medizinischer Ausrüstung, Drucker 3D, industrieller genauer Steuerung, Automatisierungsausrüstung, etc.
Schrittmotoren können in jedem Mechanismusanforderung genauen conrtol und in Rotations-/linearen Bewegung benutzt werden.
Vorteil von Schrittmotoren:
Schrittmotor kann genaue Steuerung sogar ohne geschlossene Kodierer/ohne Rückführungssystem erreichen, auch sie haben nicht elektrisches gebürstet. So gibt es keine elektromagnetischen Fragen der Störung und der elektrischen Funken. In einigen Fällen können sie DC ersetzen bürsteten Bewegungsschwanzlose Motoren.
Schrittmotoren sind einfach, mit Fahrern und dieser Eigenschaft zu steuern, seine wichtige Position auf dem Gebiet der genauen Steuerung herzustellen.
1. Genaue Steuerung erreichbar, programmierbar
2. Ohne elektromagnetische Störung u. elektrische Funken
3. Klein
4. Angemessener Preis
5. Lärmarm
6. Lange Nutzungsdauer
Schrittmotoren sind unter allen Industrien weitverbreitet.
Verpacken und Versandinformationen:
Proben werden mit Schaumschwamm innerhalb des Papierkastens verpackt.
Für Massenproduktion werden Produkte im Papierkarton verpackt.
Für Seeverschiffen (Massenproduktion), werden Kartone auf Palette verpackt.
Versandzeit:
Durch Eil (DHL-UPS Federal Express TNT): 5~12 Tage
Durch 4PX ausdrücklich: 10~20 Tage
Seeverschiffen: 40~60 Tage (hängt von den verschiedenen Ländern) ab
