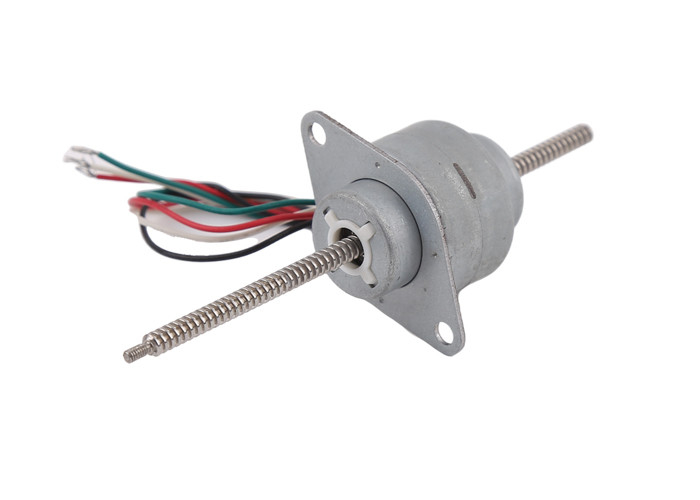

VSM25B-24S 15 Grad-Schrittmotor P.M. 25mm mit Lauf durch Welle

VSM25B-24S 15° Schrittwinkel P.M. laufen gelassen durch linearen Schrittmotor der trapezoiden Schraube der Welle

Beschreibung:

VSM25B-24S ist ein linearer Schrittmotor 25mm Durchmessers mit Lauf-durch Welle.

Wir haben unterschiedliche Art drei von Wellen: Lauf-durch Welle, sichernde Welle und externes Laufwerk.

Der Schrittwinkel ist 15°/step, und wir haben Verhältnis auch 7.5°gear für Wahl.

Die Schrittlänge ist 0.0254mm, und es bedeutet, dass die Leitspindel 0.0254mm reist, wenn der Motor einen Einzelschritt unternehmen.

Schrittwinkel wird durch Leitspindelanfänge bestimmt.

Mit mehr Anfängen Leitspindelführung ist Reisen der größerer und Leitspindel schneller, und Leitspindelschub ist kleiner.

Wir haben einzelnen Anfang, 2 Anfänge und 4 Anfänge, und Führungsgewindesteigung ist die selbe: 0.6096mm.

Für diesen Motor Leitspindelführung ist 0.6096mm, und es ist einzelner Anfang.

Bestätigen Sie bitte, schraubenartiges zu führen und vor Ihnen Auftragsproben zu führen.

Parameter:

Konstruktionszeichnung:

Produktanzeige:

Über linearen Schrittmotor:

Dort unterschiedlicher Entwurf:

Sichernde Welle (örtlich festgelegte Welle): die Leitspindel wird nicht spinnen lassen, es kann nur auf und ab gehen, tun Linearmotorbewegung.

Lauf-throughtwelle (durch gehende Welle): die Leitspindel kann sich auf und ab bewegen beim Spinnen. Wenn Leitspindel repariert wird, sich drehen nicht zu dürfen, kann Leitspindel einen Abstieg und Arbeit richtig hochschieben.

Externes Laufwerk (mit Nuss): Die Leitspindel wird repariert, kann nicht hoch- und runterrücken, kann sie nur spinnen, und es gibt eine Nuss auf der Leitspindel, zum hoch- und runterrückzuen.

Über Leitspindel und Schrittlänge:

Wir haben zwei Arten Schrittwinkel: 15°and 7.5°. Motoren mit Winkel des Schrittes 15° unternimmt 24 Schritte für eine Drehung, und Motoren mit Winkel des Schrittes 7.5° unternehmen 48 Schritte für eine Drehung.

Wir haben drei Arten Leitspindelführung, mit einzelnen Anfangs-/douleanfängen und 4 Anfängen.

Neigung ist die selbe: 0.6096mm

Leitspindel lead=starts*pitch

Für Beispiele für 2 Anfangsleitspindel, führen Sie ist 2*0.6096=1.2192mm

Schrittlänge des Motors, ist die AbstandsLeitspindel/die Nuss reist, wenn der Motor einen Schritt unternimmt.

Schraubenführung/-schritte length=lead der Schritt des Motors für jede Drehung

Für Beispiele für 2 Anfangsleitspindel, ist- Schrittwinkel 7.5°,

Schritt length=lead/24=1.2192/24=0.0508mm/step

Über Schub:

Schub hängt mit der Frequenz des Fahrers und Leitspindelführung, Stepperwinkel und Bewegungsgröße zusammen.

Größe des Motors, Schub ist größer die größerer.

Frequenz, die, es erhält die niedrigere, fährt, langsameres zu drehen, und Schub ist größer.

Die bleiärmere Schraubenführung ist, Schub ist größer.

7,5 Grad treten Winkel haben höheren Schub verglichen mit 15 Grad.

Anwendung von Schrittmotoren:

Schrittmotoren werden für genaue Steuerung benutzt, weitverbreitet auf medizinischer Ausrüstung, Drucker 3D, industrieller genauer Steuerung, Automatisierungsausrüstung, etc.

Schrittmotoren können in jedem Mechanismusanforderung genauen conrtol und in Rotations-/linearen Bewegung benutzt werden.

Vorteil von Schrittmotoren:

Schrittmotor kann genaue Steuerung sogar ohne geschlossene Kodierer/ohne Rückführungssystem erreichen, auch sie haben nicht elektrisches gebürstet. So gibt es keine elektromagnetischen Fragen der Störung und der elektrischen Funken. In einigen Fällen können sie DC ersetzen bürsteten Bewegungsschwanzlose Motoren.

Schrittmotoren sind einfach, mit Fahrern und dieser Eigenschaft zu steuern, seine wichtige Position auf dem Gebiet der genauen Steuerung herzustellen.

1. Genaue Steuerung erreichbar, programmierbar

2. Ohne elektromagnetische Störung u. elektrische Funken

3. Klein

4. Angemessener Preis

5. Lärmarm

6. Lange Nutzungsdauer

Verpacken und Versandinformationen:

Proben werden mit Schaumschwamm innerhalb des Papierkastens verpackt.

Für Massenproduktion werden Produkte im Papierkarton verpackt.

Für Seeverschiffen (Massenproduktion), werden Kartone auf Palette verpackt.

Versandzeit:

Durch Eil (DHL-UPS Federal Express TNT): 5~12 Tage

Durch 4PX ausdrücklich: 10~20 Tage

Seeverschiffen: 40~60 Tage (hängt von den verschiedenen Ländern) ab
