Produkt-Details
Herkunftsort: China
Markenname: V-motor
Zertifizierung: RoHS
Modellnummer: SM25-Linear Motor
Zahlungs-u. Verschiffen-Ausdrücke
Min Bestellmenge: 1
Preis: US$10~33
Verpackung Informationen: Heraus ist Kasten, für Massenproduktion, kann Palette für einfaches Verschiffen benutzen Papier
Lieferzeit: 15 Tage
Zahlungsbedingungen: L/C, T/T
Versorgungsmaterial-Fähigkeit: 100000/month
Bewegungsart: |
Linearer Schrittmotor |
Schritt-Winkel: |
7,5 Grad |
Schrittlänge: |
0.0127~0.1016 |
Widerstand pro Phase: |
13.5Ω 70Ω |
Thrus-Kraft: |
30~80N |
Fahren von Spannung: |
5~12vdc |
Bewegungsart: |
Linearer Schrittmotor |
Schritt-Winkel: |
7,5 Grad |
Schrittlänge: |
0.0127~0.1016 |
Widerstand pro Phase: |
13.5Ω 70Ω |
Thrus-Kraft: |
30~80N |
Fahren von Spannung: |
5~12vdc |

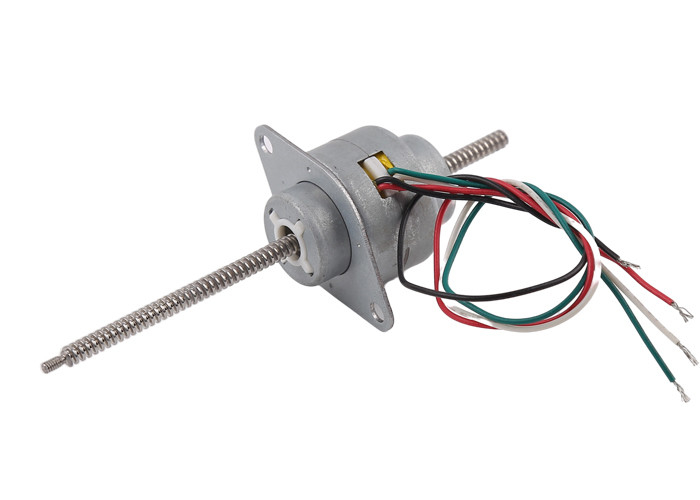

SM25-Linear Schrittmotor mit Leitspindel, wenn der Rotor CW oder CCW laufen lässt, die Leitspindel bewegt sich vorwärts oder zurück. Gleichzeitig dreht sich die Führung.
Der Bewegungsschrittwinkel ist- 7,5 Grad und 15 Grad.
Jeder Schritt des Schrittmotors dreht sich, die Führung bewegt 0.0127mm (oder 0.0254mm, 0.0508mm, 0.1016mm. Es gibt verschiedene Führungsneigungen und Schrittwinkel für Auswahl.
Dieses Produkt ist das patentierte Produkt der Firma. Durch die relative Bewegung des Innenrotors und der Schraube, wird die Rotation des Motors in lineare Bewegung umgewandelt. Hauptsächlich verwendet auf Ventilsteuerung, automatischen Knöpfen, medizinischer Ausrüstung, Textilmaschinerie, Robotern und anderen in Verbindung stehenden Gebieten.
Darüber hinaus kann das externe verdrahtende Teil vier verbindliche Posten (helle Stifte) oder Verbindungsdrähte oder FPC FFC PWB entsprechend Kundenanforderungen benutzen.
Der Ausgangsteil ist linear.
Schrittmotorparameter-Leistungsblatt
| Produktname |
25mm linearer Schrittmotor |
| Modell | SM25--Nicht-Gefangener |
| Widerstand | 13Ω±10% |
| Ziehen Sie herein Frequenz | 600PPS |
| Der typische Schub | 60N |
| Induktanz | 4.5REF (mH) |
| Befestigung der Öffnung | φ3.7mm (durch Loch) |
| Axiale Höhe | 76 Millimeter (kundengerecht) |
| Insalutions-Klasse | Klasse E |
| Führung wrie | UL 1061 AWG26 |
| Soem- u. ODM-Service | VERFÜGBAR |
Bewegungsschub-Kraftkurve:
Herausziehender Motor:
Unser Team hat mehr als 10 Jahre Schrittmotorentwurf, Entwicklung und Produktionsfertigungserfahrung, also können wir Produktentwicklung und zusätzlichen Entwurf entsprechend dem speziellen Bedarf von Kunden erzielen!
Kundenbedarf ist unsere Bemühungen, sich fühlt bitte frei, mit uns in Verbindung zu treten!
