Product Details
Herkunftsort: China
Markenname: Vic-Tech
Zertifizierung: RoHS
Modellnummer: VSM10157
Payment & Shipping Terms
Min Bestellmenge: 1Unit
Preis: $3.5~$7/Unit
Verpackung Informationen: Proben werden mit Papierkasten verpackt, und Massenproduktionsprodukte werden mit gewölbtem Standard
Lieferzeit: 10~20 Tage nachdem die Probe zahlend ist
Zahlungsbedingungen: T/T, Paypal, Kreditkarte
Versorgungsmaterial-Fähigkeit: 100000 pc/Month
Bewegungsart: |
Stepper-motor+ Getriebe P.M. |
Bewegungsgröße: |
Durchmesser 10mm |
Schritt-Winkel: |
Verhältnis 18°/gear |
Getriebeart: |
Getriebe 10*12 |
Verbindungsstück-Art: |
Verbindungsstück des Stift FPC/4 |
Abtriebswelle: |
D-WellenLeitspindelwelle |
Bewegungsart: |
Stepper-motor+ Getriebe P.M. |
Bewegungsgröße: |
Durchmesser 10mm |
Schritt-Winkel: |
Verhältnis 18°/gear |
Getriebeart: |
Getriebe 10*12 |
Verbindungsstück-Art: |
Verbindungsstück des Stift FPC/4 |
Abtriebswelle: |
D-WellenLeitspindelwelle |
Optionaler Dauermagnet-VSM10-816G des Gangverhältnisses 10*12 Schrittmotor des Getriebes 10mm

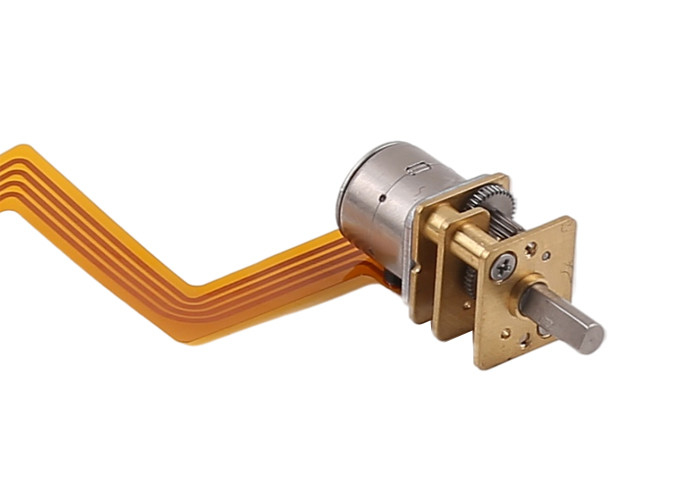

VSM10157 ist ein 10mm Dauermagnetschrittmotor mit 10*12mm Getriebe.
Getriebe sind in den verschiedenen Gangverhältnissen verfügbar (vom 2:1 bis 1000: 1), Kunden kann das Gangverhältnis entsprechend ihren Geschwindigkeits-/Drehmomentanforderungen wählen.
Betreffend die Verbindungsstückart ist das Bild FPC.
PCB+4 wires+connector auch tun, können wir haben unterschiedlichen Verbindungsstückabstand, wie 1mm/1.25mm/1.5mm/2mm/2.5mm, das und so weiter sperrt.
Das allgemein verwendetste Verbindungsstück ist 51021-0400 (1.25mm Neigungsverbindungsstück)
| Modell nein. | VSM10157-10G |
| Bewegungsdurchmesser | 10mm |
| Schrittwinkel | 18°/10 |
| Nennspannung | DC 3.3-5V |
| Abtriebswelle | Leitspindelwelle D shaft/M3 |
| Verbindungsstückart | Verbindungsstück des Stift fpc/4 |
| Phase nein. | 2-phasig |
| Bewegungswiderstand | 19Ω/phase |
| Bewegungsart | Zweipolig |
| Gangverhältnis | 2:1 | 5:1 | 10:1 | 15:1 | 20:1 | 30:1 | 36:1 | 50:1 | 63:1 | 67:1 | 89:1 | 100:1 |
| Genaues Verhältnis | 2,002 | 4,995 | 9,677 | 14,754 | 20,501 | 29,120 | 36,122 | 51,103 | 63,071 | 66,801 | 89,227 | 99,002 |
| Zahnzahl | 23 | 20 | 13 | 18 | 15 | 12 | 20 | 20 | 14 | 17 | 14 | 13 |
| Gangniveaus | 2 | 2 | 2 | 3 | 3 | 3 | 4 | 4 | 4 | 4 | 4 | 4 |
| Leistungsfähigkeit | 80% | 80% | 80% | 72% | 72% | 72% | 65% | 65% | 65% | 65% | 65% | 65% |
| Gangverhältnis | 110:1 | 150:1 | 172:1 | 210:1 | 250:1 | 275:1 | 298:1 | 380:1 | 420:1 | 500:1 | 600:1 | 1000:1 |
| Genaues Verhältnis | 110,407 | 150,948 | 171,883 | 210,591 | 250,111 | 274,403 | 297,924 | 387,689 | 421,296 | 506,155 | 599,394 | 986,406 |
| Zahnzahl | 12 | 18 | 13 | 12 | 13 | 12 | 12 | 12 | 12 | 18 | 16 | 12 |
| Gangniveaus | 5 | 5 | 5 | 5 | 5 | 5 | 5 | 5 | 5 | 7 | 7 | 7 |
| Leistungsfähigkeit | 59% | 59% | 59% | 59% | 59% | 59% | 59% | 59% | 59% | 47% | 47% | 47% |
Schrittmotoren werden für genaue Steuerung benutzt, weitverbreitet auf medizinischer Ausrüstung, Drucker 3D, industrieller genauer Steuerung, Automatisierungsausrüstung, etc.
Schrittmotoren können in jedem Mechanismusanforderung genauen conrtol und in Rotations-/linearen Bewegung benutzt werden.
Schrittmotor kann genaue Steuerung sogar ohne geschlossene Kodierer/ohne Rückführungssystem erreichen, auch sie haben nicht elektrisches gebürstet. So gibt es keine elektromagnetischen Fragen der Störung und der elektrischen Funken. In einigen Fällen können sie DC ersetzen bürsteten Bewegungsschwanzlose Motoren.
Schrittmotoren sind einfach, mit Fahrern und dieser Eigenschaft zu steuern, seine wichtige Position auf dem Gebiet der genauen Steuerung herzustellen.
1. Genaue Steuerung erreichbar, programmierbar
2. Ohne elektromagnetische Störung u. elektrische Funken
3. Klein
4. Angemessener Preis
5. Lärmarm
6. Lange Nutzungsdauer
Schrittmotoren sind unter allen Industrien weitverbreitet.
