Product Details
Herkunftsort: China
Markenname: Vic-Tech
Zertifizierung: RoHS
Modellnummer: SM15-845G
Payment & Shipping Terms
Min Bestellmenge: 1Unit
Preis: $3~$7/Unit
Verpackung Informationen: Proben werden mit Papierkasten verpackt, und Massenproduktionsprodukte werden mit gewölbtem Standard
Lieferzeit: 10~20 Tage nachdem die Probe zahlend ist
Zahlungsbedingungen: T/T, Paypal, Kreditkarte
Versorgungsmaterial-Fähigkeit: 100000 pc/Month
Bewegungsart: |
P.M. motor+gearbox+case |
Bewegungsgröße: |
15 Millimeter-Durchmesser |
Schritt-Winkel: |
Verhältnis 18°/gear |
Spulen-Widerstand: |
31Ω/phase |
Fahren von Spannung: |
DC 5 |
Gangverhältnis: |
2:1 zum 1000:1 |
Bewegungsart: |
P.M. motor+gearbox+case |
Bewegungsgröße: |
15 Millimeter-Durchmesser |
Schritt-Winkel: |
Verhältnis 18°/gear |
Spulen-Widerstand: |
31Ω/phase |
Fahren von Spannung: |
DC 5 |
Gangverhältnis: |
2:1 zum 1000:1 |

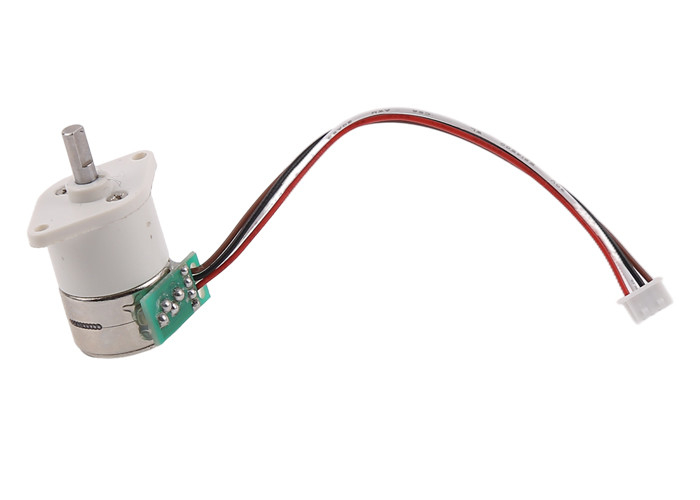

Schrittmotor des SM15-845G Getriebe-Reduzierers 15mm P.M. mit schützendem Fall
Beschreibung:
Dieses ist unser 15mm Motor, der mit einem Getriebe befestigt wird.
Diese Getriebegröße ist 12mm*10mm. (Length*Width)
Wir haben verschiedene Gangverhältnisse für das Wählen, vom 2:1 bis 1000: 1.
Kunden können Gangverhältnisbasis auf ihrer Geschwindigkeits- und Drehmomentanforderung wählen.
Das größere Gangverhältnis, das, es hat, haben Motoren langsamere Ertraggeschwindigkeit und höheres Drehmoment.
Auch es gibt einen Kunststoffkoffer, zum des Getriebes zu schützen, bieten staubgeschützten Schutz.
Wenn des Kunden nicht den Kunststoffkoffer wünschen, können wir ihn loswerden.
Bewegungsparameter:
| Bewegungsart | P.M.-Schrittmotor |
| Getriebeart | 10*12mm Getriebe |
| Phase nein. | 2 Phasen |
| Widerstand | 31Ω/phase |
| Nennspannung | DC 5V |
| Schrittwinkel | Verhältnis 18°/gear |
| Abtriebswelle | 3mm D2.5 D Welle |
| Verbindungsstückart | Molex 51021-0400 (1.25mm Neigung) |
Getriebe-Parameter:
| Gangverhältnis | 2:1 | 5:1 | 10:1 | 15:1 | 20:1 | 30:1 | 36:1 | 50:1 | 63:1 | 67:1 | 89:1 | 100:1 |
| Genaues Verhältnis | 2,002 | 4,995 | 9,677 | 14,754 | 20,501 | 29,120 | 36,122 | 51,103 | 63,071 | 66,801 | 89,227 | 99,002 |
| Zahnzahl | 23 | 20 | 13 | 18 | 15 | 12 | 20 | 20 | 14 | 17 | 14 | 13 |
| Gangniveaus | 2 | 2 | 2 | 3 | 3 | 3 | 4 | 4 | 4 | 4 | 4 | 4 |
| Leistungsfähigkeit | 80% | 80% | 80% | 72% | 72% | 72% | 65% | 65% | 65% | 65% | 65% | 65% |
| Gangverhältnis | 110:1 | 150:1 | 172:1 | 210:1 | 250:1 | 275:1 | 298:1 | 380:1 | 420:1 | 500:1 | 600:1 | 1000:1 |
| Genaues Verhältnis | 110,407 | 150,948 | 171,883 | 210,591 | 250,111 | 274,403 | 297,924 | 387,689 | 421,296 | 506,155 | 599,394 | 986,406 |
| Zahnzahl | 12 | 18 | 13 | 12 | 13 | 12 | 12 | 12 | 12 | 18 | 16 | 12 |
| Gangniveaus | 5 | 5 | 5 | 5 | 5 | 5 | 5 | 5 | 5 | 7 | 7 | 7 |
| Leistungsfähigkeit | 59% | 59% | 59% | 59% | 59% | 59% | 59% | 59% | 59% | 47% | 47% | 47% |
Konstruktionszeichnung:
Produktanzeige:
Anwendung von Schrittmotoren:
Schrittmotoren werden für genaue Steuerung benutzt, weitverbreitet auf medizinischer Ausrüstung, Drucker 3D, industrieller genauer Steuerung, Automatisierungsausrüstung, etc.
Schrittmotoren können in jedem Mechanismusanforderung genauen conrtol und in Rotations-/linearen Bewegung benutzt werden.
Vorteil von Schrittmotoren:
Schrittmotor kann genaue Steuerung sogar ohne geschlossene Kodierer/ohne Rückführungssystem erreichen, auch sie haben nicht elektrisches gebürstet. So gibt es keine elektromagnetischen Fragen der Störung und der elektrischen Funken. In einigen Fällen können sie DC ersetzen bürsteten Bewegungsschwanzlose Motoren.
Schrittmotoren sind einfach, mit Fahrern und dieser Eigenschaft zu steuern, seine wichtige Position auf dem Gebiet der genauen Steuerung herzustellen.
1. genaue Steuerung erreichbar, programmierbar
2. Ohne elektromagnetische Störung u. elektrische Funken
3. klein
4. angemessener Preis
5. lärmarm
6. lange Nutzungsdauer
Schrittmotoren sind unter allen Industrien weitverbreitet.
Verpacken und Versandinformationen:
Proben werden mit Schaumschwamm innerhalb des Papierkastens verpackt.
Für Massenproduktion werden Produkte im Papierkarton verpackt.
Für Seeverschiffen (Massenproduktion), werden Kartone auf Palette verpackt.
Versandzeit:
Durch Eil (DHL-UPS Federal Express TNT): 5~12 Tage
Durch 4PX ausdrücklich: 10~20 Tage
Seeverschiffen: 40~60 Tage (hängt von den verschiedenen Ländern) ab
FAQ:
Frage 1: Sind Sie ein Hersteller oder ein Händler?
Wir sind ein Hersteller. Wir produzieren uns fahren.
Frage 2: Wo ist Ihre Fabrik? Können wir Ihre Fabrik besichtigen?
Unsere Fabrik ist in Changzhou-Stadt. Fühlen Sie sich frei, uns zu besuchen, wenn Sie wünschen.
Frage 3: Stellen Sie kundengebundene Beispielfreie Proben zur Verfügung?
Wir sind in der Lage, Kundenbezogenheit auf Proben zu tun, und sie kostete Extrakundenbezogenheitskosten.
Nein, senden wir nicht freie Proben.
Frage 4: Was ist die Vorbereitungs- und Anlaufzeit auf Proben?
Für Proben auf Lager, Vorbereitungs- und Anlaufzeit ist innerhalb 3 Tage.
Für Proben nicht auf Lager, Vorbereitungs- und Anlaufzeit ist ungefähr 15 Tage.
Für kundengebundene Proben Vorbereitungs- und Anlaufzeit ist ungefähr 25 bis 30 Tage.
Frage 5: Welche Kundenbezogenheitsdienstleistung erbringen Sie?
Wir haben ein sich entwickelndes Team für über 20 Jahre Erfahrung.
Wir erbringen Kundenbezogenheitsdienstleistung auf den allerlei Komponenten des Motors.
Vom Schieber des Motors Leitspindel, Getriebe entwerfen.
Zur Kabellänge, zur Verbindungsstückart und ZU FPC-Entwurf.
Frage 6: Können wir einen NDA-Vertrag unterzeichnen, wenn wir ein neues Produkt entwickeln möchten?
Ja können wir NDA-Vertrag unterzeichnen und Ihre Vertraulichkeit schützen.
Fühlen Sie sich frei, mit uns in Verbindung zu treten, wenn Sie ein neues Projekt haben, zum sich zu entwickeln.
