Produkt-Details
Herkunftsort: China
Markenname: Vic-Tech
Zertifizierung: RoHS
Modellnummer: 20BY45-20G
Zahlungs-u. Verschiffen-Ausdrücke
Min Bestellmenge: 1Unit
Preis: $3.5~$7/Unit
Verpackung Informationen: Proben werden mit Papierkasten verpackt, und Massenproduktionsprodukte werden mit gewölbtem Standard
Lieferzeit: 10~20 Tage nachdem die Probe zahlend ist
Zahlungsbedingungen: T/T, Paypal, Kreditkarte
Versorgungsmaterial-Fähigkeit: 100000 pc/Month
Bewegungsart: |
P.M. Stepper-motor+gearbox |
Bewegungsgröße: |
20mm |
Schritt-Winkel: |
Verhältnis 18°/gear |
Gang-Verhältnis: |
10:1 zum 488:1 |
Widerstand: |
10Ω/phase |
Fahren des Modus: |
Zweipolig |
Bewegungsart: |
P.M. Stepper-motor+gearbox |
Bewegungsgröße: |
20mm |
Schritt-Winkel: |
Verhältnis 18°/gear |
Gang-Verhältnis: |
10:1 zum 488:1 |
Widerstand: |
10Ω/phase |
Fahren des Modus: |
Zweipolig |
Verschiedener Winkelschrittmotor des Schrittes 18° des Gangverhältnisses 20mm mit Getriebe

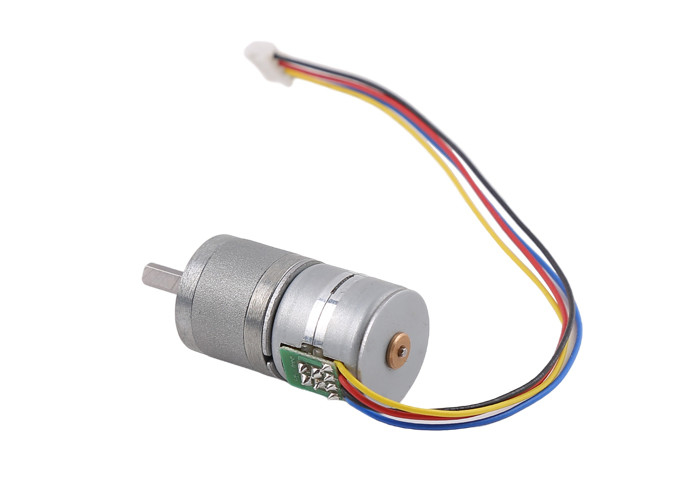

Dieses ist ein 20mm Schrittmotor, der mit einem Getriebe gepasst wird.
Der Tretenwinkel eines einzelnen 20mm Motors ist 18°/step.
Mit dem Getriebe ist der Schrittwinkel des Motors kleiner und das Drehmoment des Motors wird viel verbessert. (abhängig von Gangverhältnis)
Kunden können verschiedene Gangverhältnisse entsprechend ihren eigenen Anforderungen wählen.
Darüber hinaus, andere Parameter wie Bewegungswiderstand/Kabellänge/Verbindungsstückart, Abtriebswellelänge, Form, etc. kann besonders angefertigt werden.
Motor, der Gang anstellt: M 0,25 Z14 L 1,5, die Höhe von der oberen Stirnfläche der Welle zur Bewegungsseitenverkleidung ist- 3.8~4.2
Der Abtriebsdrehmoment ist der Motordrehmoment und das Reduzierungsverhältnis, die mit der Leistungsfähigkeit multipliziert werden. Die Leistungsfähigkeit hängt mit der Anzahl von Gangstadien zusammen. Der Hinweis ist, wie folgt: 3/4 Stadium, 85% und jedes folgende Stadium wird mit 0,9 multipliziert
| Modell nein. | 20BY45-20G |
| Phase nein. | 2 Phasen (zweipolig) |
| Nennspannung | 5~8 V-DC |
| Widerstand | 10Ω±10%/phase (justierbar) |
| Schrittwinkel | Verhältnis 18°/gear |
| Erregungsmethode | 2-2 Phase |
| Abtriebswelle | Welle 4mm Durchmessers D3.5 |
| Ziehen Sie Drehmoment aus | 150mNm (800Hz) |
| Selbst-Lokalisierung Drehmoment (ohne Erregung) | Hinweis 50mNm |
| Haltemoment | ≥250mNm |
Getriebe-Parameter:
| Getriebeniveaus | Getriebelänge L1 (Millimeter) | Gangverhältnis |
| 3/4 Niveaus | 16 | 10:1/12.5:1/25:1/31.25:1 |
| 5 Niveaus | 17,5 | 50:1/62.5:1/78.1 |
| 6 Niveaus | 19 | 100:1/125:1/156.25:1/195.3:1 |
| 7 Niveaus | 20,5 | 250:1/312.5:1/390.6:1/488:1 |
Konstruktionszeichnung:
Produktanzeige:
Schrittmotoren werden für genaue Steuerung benutzt, weitverbreitet auf medizinischer Ausrüstung, Drucker 3D, industrieller genauer Steuerung, Automatisierungsausrüstung, etc.
Schrittmotoren können in jedem Mechanismusanforderung genauen conrtol und in Rotations-/linearen Bewegung benutzt werden.
Schrittmotor kann genaue Steuerung sogar ohne geschlossene Kodierer/ohne Rückführungssystem erreichen, auch sie haben nicht elektrisches gebürstet. So gibt es keine elektromagnetischen Fragen der Störung und der elektrischen Funken. In einigen Fällen können sie DC ersetzen bürsteten Bewegungsschwanzlose Motoren.
Schrittmotoren sind einfach, mit Fahrern und dieser Eigenschaft zu steuern, seine wichtige Position auf dem Gebiet der genauen Steuerung herzustellen.
1. Genaue Steuerung erreichbar, programmierbar
2. Ohne elektromagnetische Störung u. elektrische Funken
3. Klein
4. Angemessener Preis
5. Lärmarm
6. Lange Nutzungsdauer
Schrittmotoren sind unter allen Industrien weitverbreitet.
