Produkt-Details
Herkunftsort: China
Markenname: Vic-Tech
Zertifizierung: RoHS
Modellnummer: SM25-048S-8118G
Zahlungs-u. Verschiffen-Ausdrücke
Min Bestellmenge: 1Unit
Preis: $4~$8/Unit
Verpackung Informationen: Proben werden mit Papierkasten verpackt, und Massenproduktionsprodukte werden mit gewölbtem Standard
Lieferzeit: 10~20 Tage nachdem die Probe zahlend ist
Zahlungsbedingungen: T/T, Paypal, Kreditkarte
Versorgungsmaterial-Fähigkeit: 100000 pc/Month
Bewegungsart: |
P.M.-Schrittmotor mit Getriebe |
Bewegungsgröße: |
25mm |
Schritt-Winkel: |
7.5°/10 |
Gang-Verhältnis: |
10:1 |
Phasennummer: |
Phase 4 (6 Drähte) |
Spulen-Widerstand: |
10Ω±7% (20℃) |
Spannung: |
DC 24V |
Phase: |
Phase 4 |
Bewegungsart: |
P.M.-Schrittmotor mit Getriebe |
Bewegungsgröße: |
25mm |
Schritt-Winkel: |
7.5°/10 |
Gang-Verhältnis: |
10:1 |
Phasennummer: |
Phase 4 (6 Drähte) |
Spulen-Widerstand: |
10Ω±7% (20℃) |
Spannung: |
DC 24V |
Phase: |
Phase 4 |

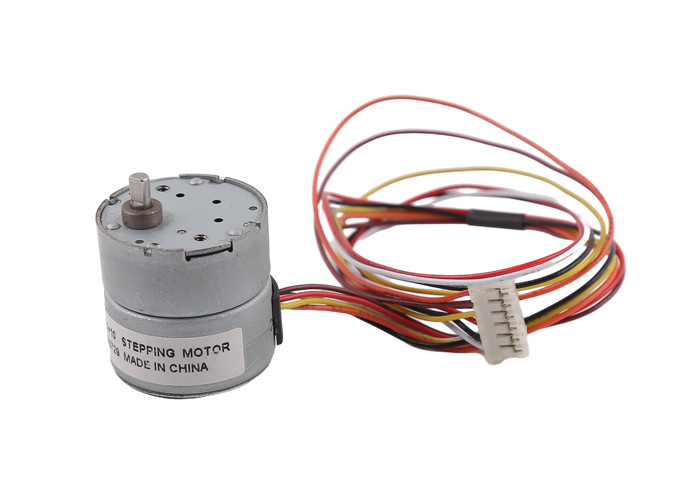

Dieses ist SM25-048S Dauermagnetmotor mit einem Getriebe auf die Oberseite.
Der Schrittwinkel des einzelnen Motors ist 7,5 Grad, und er unternimmt 48 Schritte, um eine Drehung zu drehen (ohne Getriebe)
Wir haben das unterschiedliche Gangverhältnis, damit Sie, für dieses Bewegungsgangverhältnis sind- 10 wählen: 1.
So ist Schrittwinkel 7,5 degrees/10
| Bewegungsart | Dauermagnetmotor mit Getriebe |
| Bewegungsdurchmesser | 25mm |
| Schrittwinkel | 7.5°/10 |
| Phase nein. | Phase 4 |
| Spulenwiderstand | 10Ω±7% (20℃) |
| Einschiebbares Drehmoment | 600 g*cm Minute (100 PPSs) |
| Erregungsmethode | 2-2 |
| Nennstrom | 0.3A |
Konstruktionszeichnung:
Produktanzeige:
ZUSTÄNDE 1TESTING
Temperatur/Feuchtigkeit
Die Prüfungsumwelt muss eine Standardtemperatur/Feuchtigkeitsbedingungen (die Temperatur von 20℃±2℃ und Feuchtigkeit von 65%±5%) sein. Falls das ein Urteil ungefähr keine Zweifel holen würde, können Tests bei der normalen Temperatur (5℃~35℃) und bei der normalen Feuchtigkeit (45%~85%) durchgeführt werden.
PLATZIERUNG BASIC-2
Leitspindel muss horizontal sein. Jedoch Platzierung ausgenommen oben beschrieben
muss nach Diskussion von einander entschieden werden.
PRÜFUNGScutuit cir-3
Eigenschaften müssen mit dem folgenden Standardcir-cutuit gemessen werden.
Treibendes StandardIC:
* stabiles Spannungsfahren: SLA7024M Sanken
Schrittmotoren werden für genaue Steuerung benutzt, weitverbreitet auf medizinischer Ausrüstung, Drucker 3D, industrieller genauer Steuerung, Automatisierungsausrüstung, etc.
Schrittmotoren können in jedem Mechanismusanforderung genauen conrtol und in Rotations-/linearen Bewegung benutzt werden.
Schrittmotor kann genaue Steuerung sogar ohne geschlossene Kodierer/ohne Rückführungssystem erreichen, auch sie haben nicht elektrisches gebürstet. So gibt es keine elektromagnetischen Fragen der Störung und der elektrischen Funken. In einigen Fällen können sie DC ersetzen bürsteten Bewegungsschwanzlose Motoren.
Schrittmotoren sind einfach, mit Fahrern und dieser Eigenschaft zu steuern, seine wichtige Position auf dem Gebiet der genauen Steuerung herzustellen.
1. Genaue Steuerung erreichbar, programmierbar
2. Ohne elektromagnetische Störung u. elektrische Funken
3. Klein
4. Angemessener Preis
5. Lärmarm
6. Lange Nutzungsdauer
