Produkt-Details
Herkunftsort: China
Markenname: V-motor
Zertifizierung: RoHS
Modellnummer: Getriebe des Wurmes SM15-1812
Zahlungs-u. Verschiffen-Ausdrücke
Min Bestellmenge: 1 PC
Preis: US$3~8
Verpackung Informationen: Proben werden in den kleinen Kartonen und in der Perlenbaumwolle verpackt, und Massenprodukte sind i
Lieferzeit: 15 Tage
Zahlungsbedingungen: T/T, L/C
Versorgungsmaterial-Fähigkeit: 100000/month
Art: |
Übersetzter DauermagnetSchrittmotor |
Phase: |
2-2 |
Gegenwärtig/Phase: |
0.4A |
Schritt-Winkel (Grad): |
Grad 18/i (I Gangverhältnis) |
Nennspannung: |
5V oder als Antrag |
Anwendung: |
Haushaltsgeräte, Medical Machine des Druckers 3D CNC-Maschinen-Roboter |
Gang-Verhältnis: |
21~1030:1 |
Gang-Art: |
Wurmgang und -Stirnrad |
Art: |
Übersetzter DauermagnetSchrittmotor |
Phase: |
2-2 |
Gegenwärtig/Phase: |
0.4A |
Schritt-Winkel (Grad): |
Grad 18/i (I Gangverhältnis) |
Nennspannung: |
5V oder als Antrag |
Anwendung: |
Haushaltsgeräte, Medical Machine des Druckers 3D CNC-Maschinen-Roboter |
Gang-Verhältnis: |
21~1030:1 |
Gang-Art: |
Wurmgang und -Stirnrad |

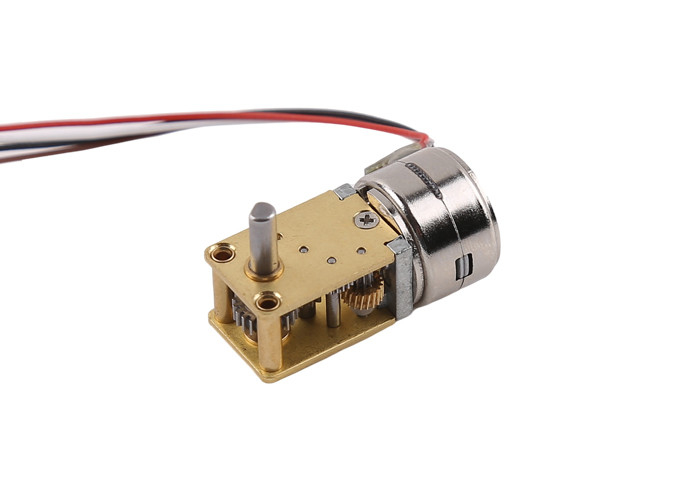

15mm Schrittmotor befestigt mit dem Getriebe mit 1812 Würmern
Diese Reihe Getriebemotoren wird mit Schrittmotor SM15 und Präzisionsmetallwurmgangreduzierer 1812 zusammengebaut.
Das Gesamtvolumen des Getriebemotors ist klein, ist die Auswahlstrecke des Reduzierungsverhältnisses breit, und der Winkel zwischen der Abtriebswelle und dem Bewegungslager ist- 90 Grad, das für die Installationsanforderungen von speziellen Gelegenheiten passend ist.
Der Grundschrittwinkel des Motors ist 18 Grad, d.h. können 20 Schritte pro Revolution, plus den Verlangsamungseffekt des Getriebes, die abschließende Bewegungswinkelentschließung 0.018~0.9 Grad erreichen, die in den verschiedenen genauen Steuerplätzen verwendet werden können.
Die auswählbaren Geschwindigkeitsverhältnisse sind 1:211:421:1181:2361:3021:3991:5151:603-1:7981:1030, verschiedene Geschwindigkeitsverhältnisse produzieren unterschiedliches Drehmoment und Geschwindigkeit, Kunden kann entsprechend verschiedenen Drehmoment- und Geschwindigkeitsanforderungen vorgewählt werden. Spezielle Verhältnisse können auch besonders angefertigt werden, wenn Sie brauchen, sich fühlen bitte frei, mit uns in Verbindung zu treten.
Wegen des Gebrauches von der Wurmgangstruktur, hat der gesamte Motor eine Kompaktbauweise, aber die Leistungsfähigkeit dieser Struktur ist verhältnismäßig niedrige, so besondere Aufmerksamkeit sollte gezahlt werden, wenn sie sie vorwählt.
Getriebe-Stepperhauptparameter des Wurmes SM15mm-1812:
| PRODUKT-NAME | 15 Millimeter-Wurm übersetzte Schrittmotor |
| MODELL | Serie SM15-1812 |
| BEWEGUNGSschritt-WINKEL | 18° |
| RESISTENCE | 31Ω±7% (optionales 20 15 10 Ohm) |
| BETRIEBSTEMPERATURBEREICH | -0~+55 ℃ |
| GANG-VERHÄLTNIS | 1:21~1:1030 |
| SOEM- U. ODM-SERVICE | VERFÜGBAR |
| LEISTUNGSFÄHIGKEIT | 10~20% |
| DREHZAHLBEREICH | Herauswelle des Motor(0~3000RPM) (0~150rpm) |
Herausziehender Gangschrittmotor des Wurmes SM15-1812:
Gang-Schrittmotoranzeige des Wurmes SM15-1812:
