Niedriggeräuschter Hybrid-Schrittmotor
, Hochleistungshybrid-Schrittmotor
, langlebiger Hybrid-Schrittmotor
Hybrider Schrittmotor NEMA 8 (20mm), zweipolig, 4 Führung, GIPFEL-Leitspindel, lärmarmes, langes Leben, Hochleistung
Nema 8 (20mm) Hybrid-Schrittmotor, bipolar, 4-Lead, ACME-Lead-Schraube, geringer Lärm, lange Lebensdauer, hohe Leistung

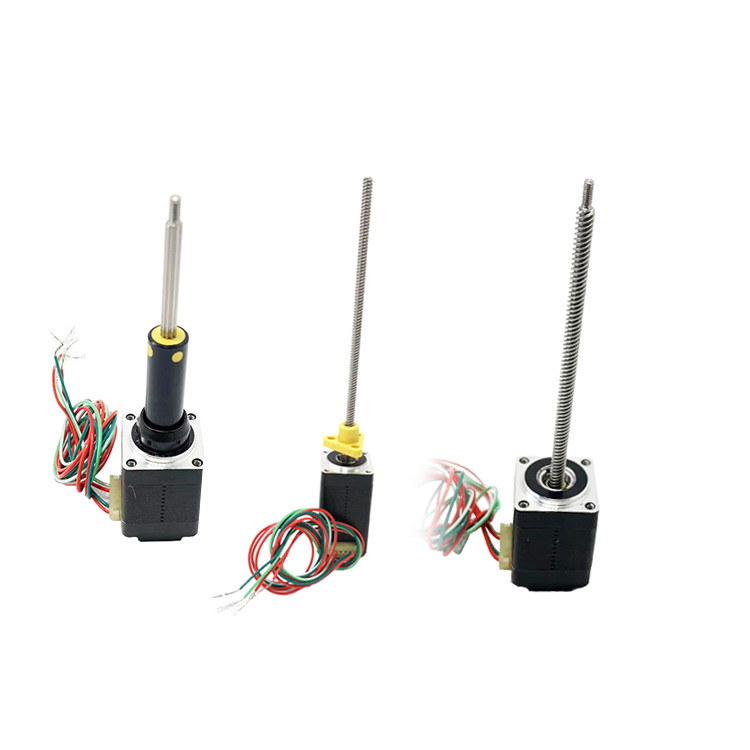

Dieser 20mm-Hybrid-Schrittmotor ist in drei Varianten erhältlich: extern angetrieben, durchgängig und durchgängig.
Auswärtige Motorumrisse nach VSM20HSM-Standard:
Beschreibung:
| Produktbezeichnung |
20 mm Außenantriebene Hybrid-Schrittmotoren |
| Modell |
VSM20HSM |
| Typ |
Hybrid-Schrittmotoren |
| Schrittwinkel |
10,8° |
| Spannung (V) |
2.5 / 6.3 |
| Strom (A) |
0.5 |
| Widerstand (Ohm) |
5.1 / 12.5 |
| Induktivität (mH) |
1.5 / 4.5 |
| Bleiddrähte |
4 |
| Bei der Prüfung der Leistungsfähigkeit ist die Leistungsfähigkeit der Fahrzeuge zu messen. |
0.02 / 0.04 |
| Motorlänge (mm) |
30 / 42 |
| Umgebungstemperatur |
-20 °C ~ +50 °C |
| Temperaturanstieg |
80K Max. |
| Dielektrische Festigkeit |
1mA Max. @ 500V, 1KHz, 1 Sek. |
| Widerstand gegen Isolierung |
100MΩ Min. @500Vdc |
Zertifizierungen:
Elektrische Parameter:
| Motorgröße |
Spannung/
Phase
(V)
|
Aktueller/
Phase
(A)
|
Widerstand
Phase
(Ω)
|
Induktivität
Phase
(mH)
|
Zahl der
Bleiddrähte
|
Rotor Trägheit
(g.cm)2)
|
Haltemoment
(N.m.)
|
Motorlänge L
(mm)
|
| 20 |
2.5 |
0.5 |
5.1 |
1.5 |
4 |
2 |
0.02 |
30 |
| 20 |
6.3 |
0.5 |
12.5 |
4.5 |
4 |
3 |
0.04 |
42 |
Allgemeine technische Parameter:
| Radialfreiheit |
0.02 mm Max (450 g Belastung) |
Isolierwiderstand |
100MΩ @500VDC |
| Achsfreiheit |
0.08 mm Max (450 g Belastung) |
Dielektrische Festigkeit |
500VAC, 1mA, 1s@1KHZ |
| Maximale Radiallast |
15N (20mm von der Flanschoberfläche entfernt) |
Isolationsklasse |
Klasse B (80K) |
| Maximale axiale Last |
5N |
Umgebungstemperatur |
-20 °C ~ +50 °C |
Spezifikationen der Schraube:
| Durchmesser der Schraube ((mm)) |
Blei ((mm) |
Schritt ((mm) |
Abschalten der Selbstschließkraft (N) |
| 3.5 |
0.6096 |
0.003048 |
80 |
| 3.5 |
1 |
0.005 |
40 |
| 3.5 |
2 |
0.01 |
10 |
| 3.5 |
4 |
0.02 |
1 |
| 3.5 |
8 |
0.04 |
0 |
Drehmomentfrequenzkurve:
Prüfbedingungen:
Hubschrauberantrieb, halb Mikroschritt, Antriebsspannung 24V
Anwendungsbereiche:
3D-Druck:20mm-Hybrid-Schrittmotoren können zur Bewegungskontrolle in 3D-Druckern verwendet werden, um den Druckkopf, die Bühne und das axiale Bewegungssystem zu antreiben.
Automatisierungsgeräte: Diese Schrittmotoren werden häufig in Automatisierungsgeräten wie automatischen Verpackungsmaschinen, automatischen Montagelinien, automatischen Handhabungsroboterarmen usw. verwendet.für die präzise Steuerung von Position und Geschwindigkeit.
Robotik:Im Bereich der Robotik werden 20-mm-Hybrid-Schrittmotoren zur Steuerung der Gelenkbewegungen von Robotern zur genauen Haltung und Positionskontrolle eingesetzt.
Maschinen zum Bearbeiten mit CNC-Werkzeug:Diese Schrittmotoren werden auch in CNC-Werkzeugmaschinen verwendet, um präzise Bewegungen von Werkzeugen oder Tischen für eine hochpräzise Bearbeitung voranzutreiben.
Medizinische Geräte:In der medizinischen Ausrüstung können 20mm-Hybrid-Schrittmotoren verwendet werden, um die Bewegung von Komponenten in medizinischer Ausrüstung, wie chirurgischen Robotern und Medikamentenliefersystemen, genau zu steuern.
Fahrzeuggeräte:In der Automobilindustrie können diese Schrittmotoren verwendet werden, um die Position und Bewegung von Automobilkomponenten zu steuern, z. B. Fensterhebe- und -senksysteme, Sitzregelungssysteme,und so weiter..
Smart Home:Im Bereich des Smart Home können 20mm-Hybrid-Schrittmotoren zur Steuerung des Öffnens und Schließens von Vorhängen, rotierenden Kameras in Heimsicherheitssystemen usw. verwendet werden.
Dies sind nur einige der gängigen Anwendungsbereiche von 20mm-Hybrid-Schrittmotoren, tatsächlich haben Schrittmotoren eine breite Palette von Anwendungen in verschiedenen Branchen und Bereichen.Spezifische Anwendungsszenarien hängen auch von ihren spezifischen Spezifikationen ab, Leistungs- und Kontrollanforderungen.
Vorteil:
Genauigkeit und Positionierungsfähigkeit:Hybrid-Schrittmotoren bieten eine hohe Genauigkeit und Positionierungsfähigkeit für feine Schrittbewegungen, oft mit niedrigen Schrittwinkeln wie 1,8 Grad oder 0,9 Grad,Dies führt zu einer genaueren Positionskontrolle.
Hochdrehmoment und Hochdrehzahl:Hybrid-Schrittmotoren sind so konstruiert, dass sie ein hohes Drehmoment und mit dem richtigen Treiber und Steuergerät eine hohe Geschwindigkeit erzeugen.Dies macht sie für Anwendungen geeignet, die sowohl hohes Drehmoment als auch hohe Geschwindigkeit erfordern.
Steuerbarkeit und Programmierbarkeit:Hybrid-Schrittmotoren sind ein offenes Steuerungssystem mit guter Steuerbarkeit, das bei jedem Bewegungsschritt von der Steuerung präzise gesteuert werden kann.die zu hochprogrammierbaren und steuerbaren Bewegungsabläufen führen.
Einfacher Antrieb und Steuerung:Hybrid-Schrittmotoren verfügen im Vergleich zu anderen Motorten über eine relativ einfache Antriebs- und Steuerungsschaltung.Anschließend werden die Anschlüsse auf die in Anhang I aufgeführten Anschlüsse angezeigt.Dies vereinfacht die Konstruktion und Installation der Systeme und senkt die Kosten.
Hohe Zuverlässigkeit und Stabilität:Hybrid-Schrittmotoren bieten aufgrund ihrer einfachen Konstruktion, ihrer geringen Anzahl an beweglichen Teilen und ihres bürstenlosen Designs hohe Zuverlässigkeit und Stabilität.haben eine lange Lebensdauer, und bieten bei ordnungsgemäßem Gebrauch und Betrieb eine stabile Leistung.
Energieeffizient und geräuscharm:Hybrid-Schrittmotoren sind energieeffizient und liefern ein hohes Ausgangsdrehmoment bei relativ geringer Leistung.Sie haben einen Vorteil bei geräuschempfindlichen Anwendungen..
Anforderungen an die Auswahl des Motors:
Bewegung/Anbaurichtung
¢Lastanforderungen
¢Bedingungen für den Schlaganfall
Anforderungen an die Endbearbeitung
Genauigkeitsanforderungen
Anforderungen an die Rückmeldung des Kodierer
Anforderungen an die manuelle Anpassung
¢Umweltanforderungen
