Produkt-Details
Herkunftsort: China
Markenname: Vic-Tech
Zertifizierung: RoHS
Modellnummer: SM86C0905
Zahlungs-u. Verschiffen-Ausdrücke
Min Bestellmenge: 1Unit
Preis: $120~$155/Unit
Verpackung Informationen: Das Produkt wird mit Perlenbaumwolle verpackt, und die Außenseite ist in einem Karton.
Lieferzeit: 10~20 Tage nachdem die Beispielgebühr zahlend ist-
Zahlungsbedingungen: T/T, Paypal, Kreditkarte
Versorgungsmaterial-Fähigkeit: 10000 PC/Month
Bewegungsart: |
Hybrid-Schrittmotor |
Bewegungsgröße: |
86mm (NEMA34) |
Schritt-Winkel: |
1.8° |
Minimal durch: |
50kg |
Führung schraubenartig: |
Trapezoide Schraube |
Phasen-Widerstand: |
1.6Ω/phase |
Bewegungsart: |
Hybrid-Schrittmotor |
Bewegungsgröße: |
86mm (NEMA34) |
Schritt-Winkel: |
1.8° |
Minimal durch: |
50kg |
Führung schraubenartig: |
Trapezoide Schraube |
Phasen-Widerstand: |
1.6Ω/phase |
Beschreibung:

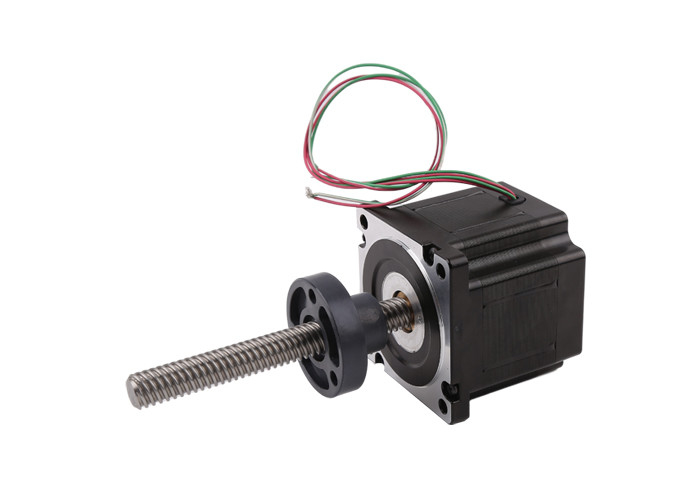

Dieses ist ein 86mm hybrider Schrittmotor mit trapezoider Schraube.
Sein Schrittwinkel ist 1,8 °/step, und er unternimmt 200 Schritte, um 1 Drehung zu drehen.
Seine Leitspindel ist 12.7mm, also bedeutet es, dass, wenn der Motor eine Umdrehung dreht, die Nuss 12.7mm bewegt.
Deshalb bedeuten Schritt length=lead/200 steps=0.0635/step, also es, dass, wenn der Motor einen vollen Schritt abschließt, die Leitspindelnuß eine lineare Bewegung von 0.0635mm durchmacht.
Die Nuss wird vom selbstschmierenden Plastik (PPS) hergestellt und kann hohem Schub und kleiner Reibung widerstehen.
Bewegungsparameter:
| Modell nein. | SM86C0905 |
| Bewegungsgröße | 86mm |
| Phase nein. | 2 Phasen (zweipolig) |
| Phasenstrom | 3.12A/phase |
| Phasenwiderstand | 1.6Ω/phase |
| Phasen-Induktanz | 8.8mH±20% |
| Minimaler Schub (bei 300 PPSs) | 50KG |
Leitspindelparameter:
| Führung schraubenartig | Trapezoide Schraube |
| Leitspindel Modell-Nr. | Tr15.875*12.7-4 |
| Außendurchmesser | 15..875mm |
| Führung | 12.7mm |
| Anfänge | 4 |
| Neigung | 3.175mm |
| Schrittlänge | 0.0635mm/step |
Konstruktionszeichnung:
