Produkt-Details
Herkunftsort: China
Markenname: Vic-Tech
Zertifizierung: RoHS
Modellnummer: N20-1812-EN
Zahlungs-u. Verschiffen-Ausdrücke
Min Bestellmenge: 1Unit
Preis: $3.5~$10/Unit
Verpackung Informationen: Das Produkt wird mit Perlenbaumwolle verpackt, und die Außenseite ist in einem Karton. Die meisten M
Lieferzeit: 10~20 Tage nachdem die Probe zahlend ist
Zahlungsbedingungen: T/T, Paypal, Kreditkarte
Versorgungsmaterial-Fähigkeit: 10000 pc/Month
Typ des Motors: |
N20 DC motor+gearbox+encoder |
Getriebeart: |
Wurmgetriebe |
Kodiererart: |
magnetischer Kodierer |
Kodiererentschließung: |
7PPR/12 PPR |
Gang-Verhältnis: |
21:1 zum 1030:1 |
Nennspannung: |
DC 3V/6V/12V |
Typ des Motors: |
N20 DC motor+gearbox+encoder |
Getriebeart: |
Wurmgetriebe |
Kodiererart: |
magnetischer Kodierer |
Kodiererentschließung: |
7PPR/12 PPR |
Gang-Verhältnis: |
21:1 zum 1030:1 |
Nennspannung: |
DC 3V/6V/12V |

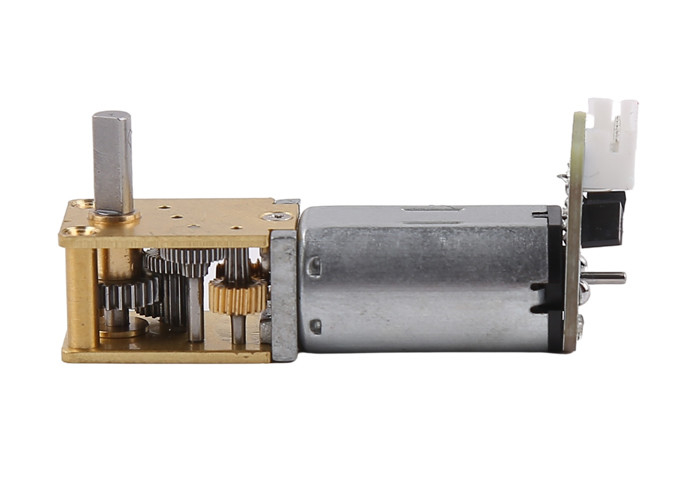

Höchstdrehmoment-Wurmgetriebe Reduktor N20 Gleichstrommotor mit magnetischem Encoder
Dies ist ein N20 Gleichstrom-Bürstelmotor mit einem Wurmgetriebe.
Wir haben verschiedene Verhältnisse zur Auswahl.
Der Encoder ist ein magnetischer Encoder, und die Auflösung des Motors wird durch Magnetpole auf dem Magnetrad bestimmt.
Für jedes Paar Magnetpole, das ist 1 PPR.
Wir haben 7PPR und 12 PPR zur Auswahl.
Es gibt 6 Pins an diesem Steckverbinder:
1. M1 Motorleistung
2. - Encoder-Leistung- (GND)
3.Ein Signal-Pin A
4.B Signalspinn B
5.+ Encoder-Leistung+(5V Gleichstrom)
6.M2 Motorleistung2
Motorparameter:
| Modell Nr. | N20-1812-SV |
| Typ des Motors | N20 Gleichstrommotor |
| Typ des Encoders | Magnetische Encoder |
| Auflösung des Encoders | 7PPR/12PPR |
| Nennspannung | 3V/6V/12V Gleichstrom |
| Geschwindigkeit des Motors ohne Ladung (ohne Getriebe) | Ungefähr 15000 Umdrehungen pro Minute |
| Motorgeschwindigkeit ohne Ladung (mit Getriebe) | 15000/Gang-Verhältnis RPM |
| Ausgangswelle | 3 mm Durchmesser D-Welle |
Parameter des Getriebes:
| Getriebeverhältnis | 21:1 | 42:1 | 118:1 | 236:1 | 302:1 | 399:1 | 515:1 | 603:1 | 798:1 | 1030:1 |
| Genaues Verhältnis | 21.00 | 42.00 | 118.067 | 236.133 | 301.726 | 398.976 | 515.200 | 603.452 | 797.953 | 1030.400 |
| Wurmgerät startet. Nein. | 2 | 1 | 2 | 1 | 2 | 2 | 2 | 1 | 1 | 1 |
| Ausrüstungsgrenzen | 3 | 3 | 4 | 4 | 5 | 5 | 5 | 5 | 5 | 5 |
| Effizienz | 27 Prozent | 27 Prozent | 24% | 24% | 22 Prozent | 22 Prozent | 22 Prozent | 22 Prozent | 22 Prozent | 22 Prozent |
Entwurfszeichnung:
Anzeige des Produkts:
Über Gleichstrommotoren:
Gleichstrommotoren mit Bürsten sind die am häufigsten verwendeten Motoren auf dem Markt.
Es hat einen elektrischen Pinsel im Inneren, und es hat positive und negative Pins (+ und -)
Die Drehzahl des Gleichstrommotors kann mit verschiedenen Getriebeverhältnissen oder PWM-Steuerung gesteuert werden (Pulse-Width Modulation).
Mit einer Verstärkung des Drehmoments des Getriebes kann der Gleichstrommotor im Vergleich zum ursprünglichen Drehmoment des Motors ein viel höheres Drehmoment erreichen.
Vorteil von Gleichspannungsbürstenmotoren:
1Billiger Preis.
2Kleine Größe
3Einfach zu verbinden, einfach zu bedienen
4. Häufig verwendet
5Schnelle Geschwindigkeit.
6. Hohe Effizienz (im Vergleich zum Schrittmotor)
Gleichstrommotor mit Getriebe:
Das Getriebe kann das Drehmoment des Motors erhöhen und die Geschwindigkeit des Motors verringern
Wir haben verschiedene Getriebeverhältnisse für Sie zur Auswahl, auch die Effizienz des Getriebes hängt mit den Getriebewerten zusammen.
Ausgangsdrehmoment = ursprüngliches Drehmoment*Gangverhältnis* Leistungsfähigkeit der Getriebe
Ausgangsgeschwindigkeit = ursprüngliche Geschwindigkeit/Gang-Verhältnis
