Produkt-Details
Herkunftsort: China
Markenname: VIC-TECH
Zertifizierung: RoHS
Modellnummer: VIRIS126-D4
Zahlungs-u. Verschiffen-Ausdrücke
Min Bestellmenge: 1Unit
Preis: $8~$17/Unit
Verpackung Informationen: Standardexportverpackung oder kann besonders angefertigt werden
Lieferzeit: 10~30 Tage, nachdem Beispielzahlung empfangen worden ist
Zahlungsbedingungen: MoneyGram, Western Union, Kreditkarte, T/T, L/C
Versorgungsmaterial-Fähigkeit: 100000 Einheiten/Jahr
Bewegungsart: |
Linearer Schrittmotor der IRIS |
Bewegungsdurchmesser: |
10 Millimeter |
Schritt-Winkel: |
18° |
Spulen-Widerstand: |
40Ω/phase |
Phase nein.: |
2 Phasen |
Verwendung/Anwendung: |
IRIS-lautes Summen/-Scharfeinstellung für Kamera |
Bewegungsart: |
Linearer Schrittmotor der IRIS |
Bewegungsdurchmesser: |
10 Millimeter |
Schritt-Winkel: |
18° |
Spulen-Widerstand: |
40Ω/phase |
Phase nein.: |
2 Phasen |
Verwendung/Anwendung: |
IRIS-lautes Summen/-Scharfeinstellung für Kamera |

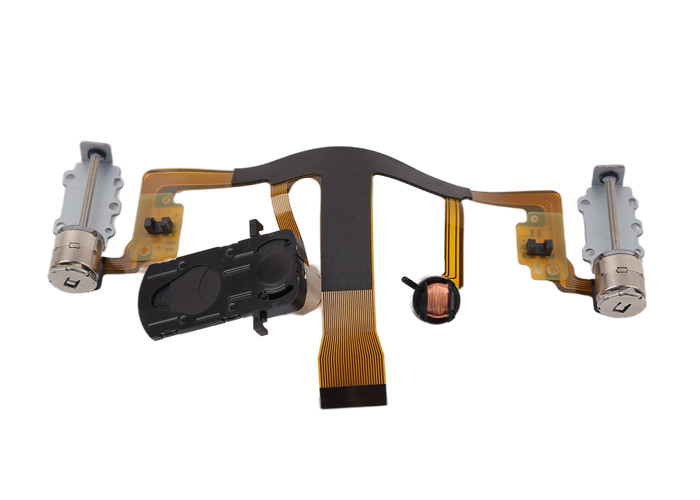

Fokussierungslinearer Schrittmotor der Kamera des steuer DSLR der IRIS mit FPC
Beschreibung:
Dieses ist unser IRISschrittmotor, entwarf speziell Linsenscharfeinstellung für einzelne Linsen-Spiegelreflexkamera Digital.
Dieses ist nicht nur vier Motoren, dieses Produkt ist eine Kombination von Schrittmotoren mit einem großen FPC, einem Hallenzensor, einem PU (Gitter), einem Chipwiderstand und anderen.
Auf das kommt dieser Motor mit Funktion des elektromagnetischen Ventils.
Wenn Ihr Projekt mit digitaler Spiegelreflexkamera der einzelnen Linse zusammenhängt und Sie Fokussierungssteuermotoren für Ihre Kamera kaufen möchten, fühlen Sie bitte sich frei, mit uns in Verbindung zu treten.
Parameter:
| Modell nein. | VIRIS126-D4 |
| Bewegungsgröße | 10mm Schrittmotor |
| Schrittwinkel | 18 Grad |
| Spulenwiderstand | 40Ω/phase |
| Phase nein. | 2-phasig (zweipolig) |
| Anwendung | IRIS-lautes Summen/-Scharfeinstellung für DSLR-Kamera |
| FPC-Stifte | 26 Stifte |
Andere conponents:
| Produkt | Lieferant | Modell nein. |
| Hall-Sensor | Xuhuacheng | HG-166A |
| PU (Gitter) | ROHM | RPI222 |
| Chipwiderstand | ROHM | MCR03EZPJ331 |
| FPC | N/A | N/A |
Konstruktionszeichnung:
Produktanzeige:
Ungefähr linearer Schrittmotor mit Schieber:
Unser Schiebermotor ist ein ganzer Satz der Versammlung einschließlich Motor + Leitspindel + Klammer + Schieber.
Schrittwinkel des Motors ist im Allgemeinen 18°/step, das 20 Schritte für jede Drehung bedeutet.
Wenn Motor eine Drehung dreht, bewegt Schieber eine Führung.
Für einzelne Anfangsleitspindeln: Neigung =lead.
So ist die Schrittlänge (Bewegungs-Schieberreisen der Schrittlängen-Durchschnitte lineare, wenn der Schrittmotor genau einen Schritt) unternehmen:
Leitspindelführung/Schritte jeder Rotation
Zum Beispiel wenn Leitspindel M2*0.4P (0.4mm Neigung regelmäßige M2-Leitspindel) ist, ist Schrittwinkel des Motors 18°, Schrittlänge dieses Motors ist 0.4mm/20=0.02mm/step.
Auch Leitspindellänge ist kundengerecht, und wir müssen auch den Entwurf der Klammer justieren, wenn Sie Leitspindellänge besonders anfertigen.
Anwendung von Schrittmotoren:
Schrittmotoren werden für genaue Steuerung benutzt, weitverbreitet auf medizinischer Ausrüstung, Drucker 3D, industrieller genauer Steuerung, Automatisierungsausrüstung, etc.
Schrittmotoren können in jedem Mechanismusanforderung genauen conrtol und in Rotations-/linearen Bewegung benutzt werden.
Vorteil von Schrittmotoren:
Schrittmotor kann genaue Steuerung sogar ohne geschlossene Kodierer/ohne Rückführungssystem erreichen, auch sie haben nicht elektrisches gebürstet. So gibt es keine elektromagnetischen Fragen der Störung und der elektrischen Funken. In einigen Fällen können sie DC ersetzen bürsteten Bewegungsschwanzlose Motoren.
Schrittmotoren sind einfach, mit Fahrern und dieser Eigenschaft zu steuern, seine wichtige Position auf dem Gebiet der genauen Steuerung herzustellen.
1. Genaue Steuerung erreichbar, programmierbar
2. Ohne elektromagnetische Störung u. elektrische Funken
3. Klein
4. Angemessener Preis
5. Lärmarm
6. Lange Nutzungsdauer
Verpacken und Versandinformationen:
Proben werden mit Schaumschwamm innerhalb des Papierkastens verpackt.
Für Massenproduktion werden Produkte im Papierkarton verpackt.
Für Seeverschiffen (Massenproduktion), werden Kartone auf Palette verpackt.
Versandzeit:
Durch Eil (DHL-UPS Federal Express TNT): 5~12 Tage
Durch 4PX ausdrücklich: 10~20 Tage
Seeverschiffen: 40~60 Tage (hängt von den verschiedenen Ländern) ab
