Schieber-lineares Schrittmotor 5V DC

10mm Mikroschieber lineare Schrittmotor 5V DC-Schraubenmikroschrittmotor mit Klammer-linearem Schrittmotor:

Mikroschieberschrittmotor-Kupferschieber der 10mm Durchmessermikroschieberschraubenlänge 26.4mm mit Klammer-linearem Schrittmotor

VSM1069 ist ein Präzisionsmikroschrittmotor, die Abtriebswelle mit einer Neigung von 0.4mm der Schraube, durch die Schraube und die Schraubenstange, welche die Drehung der Schraube in einen Schub stützen.
Bewegungsgrundschrittwinkel ist- 18 Grad, der Motor, der 20 Schritte jede Woche laufen lässt, also kann die Entschließung der Verschiebung 0.02mm erreichen, um den Zweck der Präzisionssteuerung zu erzielen.
Auslöseraspekte unter Verwendung der Unterteilungs-Antriebsweise sich zu treffen.
Wegen sein kleines ist die hohe Präzision, einfaches zu steuern und anderer ausgezeichneter Eigenschaften also dieses Mikroschrittmotors auf der Kamera, den optischen Instrumenten, den Linsen, den Präzisionsmedizinischen geräten, den automatischen Türschlössern und anderen Gebieten weitverbreitet.
Das Bewegungsinputteil des FPC, aber kann entsprechend der Kundennachfrage kann zu einer Verbindungslinie Nadel, PWB und andere Formen geändert werden.
Die Schienenplatte kann entsprechend dem Antrag des Kunden geändert werden.

Dieses ist eine Art Schrittmotor ausgerüstet mit einer Klammer, einer Leitspindel und einem Schieber der relativen Bewegung.

Weil die Abtriebswelle des Motors eine Schraube, während der Rotation der Schraube, der Schneckengetriebe der Schieber ist, zum sich vorwärts und zurückzubewegen. Auf diese Art können Aktionen wie voranbringen und zurückziehen bequem zur Verfügung gestellt werden. Darüber hinaus kann der Schrittmotor die Umdrehungsgeschwindigkeit, die Anzahl von Rotationen, etc. genau steuern, das auch die Bewegungsgeschwindigkeit des Schiebers bestimmt, und die Bewegungsposition ist genau und kontrollierbar. Und die Positionsgenauigkeit kann bis innerhalb 0.05mm gesteuert werden.

Wegen der oben genannten Eigenschaften, sind solche Motoren auf Schönheitsausrüstung, medizinischer Ausrüstung, automatischen Automaten, schneller Inspektion und anderen Gebieten weitverbreitet.

Hauptanwendung

1) Automat

2) Optische Instrumente

3) Präzisionsmedizinische geräte

4) Schönheitsausrüstung

Andere genaue Steueranwendung

10mm M2 Leitspindel-Schieberschrittmotor Spezifikationen:

Zeichnung 10mm des Plastikschieberschrittmotors mit 26.4mm Anschlag:

VSM1069 ist ein spezieller kostbarer Mikroschrittmotor (oder sagen Sie linearen Schrittmotor), mit einer Klammer und bewegliches Dia (wenn Motor sich drehen, der Diawille sich vorwärts oder, der zurückbewegt), die bewegliche Geschwindigkeit kann durch die kostbare MikroAnsteuerungsimpulsfrequenz des Schrittmotors gesteuert werden, der bewegliche Abstand kann durch die kostbare Mikrostepperansteuerungsimpulszahl gesteuert werden. für diesen typischen Motor wenn der Motor, der Phase 2-2, 1 Impuls fährt, die Diabewegung 0,02 Millimeter zu machen das grundlegende Dia, eine schwarze Einheit des Plastik (POM) als die Fotoshow ist, auch das Dia kann in jeder möglicher Form besonders angefertigt werden.

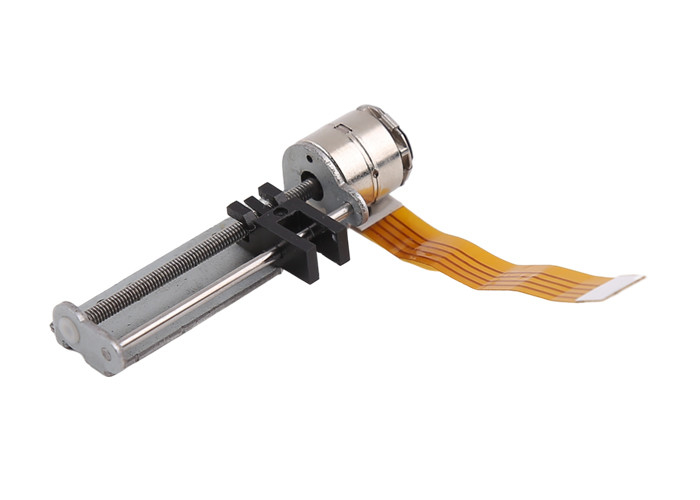

Produktanzeige für 10mm Plastikschieberschrittmotor:

10mm Mikroschieber linearer Schrittmotor-Schraubenmotor mit Klammer-Schrittmotor

Kunden können Inhalt besonders anfertigen:

1. Im Hinblick auf Produktaußendurchmesser können verschiedene Größen wie 6 8 10 15 20 25mm entsprechend des Gebrauchsder umwelt Kunden, der Raumstärke, dem etc. vorgewählt werden.

2. Die Ausgangposition des Motors kann innerhalb eines 360-Grad-Bereiches frei vorgewählt werden, um die Installationsbedingungen im besten Zustand zu erfüllen. Gleichzeitig kann Verbindungsstück Anschlussleitung, PWB, bloßer Stift FPC wählen.

2. Entsprechend den Anforderungen von Kunden, kann der effektive Anschlag des Motors innerhalb eines bestimmten Bereiches besonders angefertigt werden und den Durchmesser und die Länge der Schraube hauptsächlich betrachten.

normalerweise kann die maximale Länge der M2-Schraube 50mm sein, kann die Schraube M3 100mm sein, und die Schraube M4 kann 100mm sein. Kann 150mm tun. Der Gebrauch einer Leitspindel mit einem übermäßig großen Durchmesser für einen kleinen Motor verbraucht viel Energie, also sollte umfassende Erwägung genommen werden, wenn man einen Motor vorwählt.

4. Das Material des Schiebers wird im Allgemeinen vom Plastik gemacht, der einfach sich zu bilden und wirtschaftlich ist.

Wenn der Kunde spezielle Gebrauchsumwelt und -anforderungen hat, kann der Schieber von den Metallteilen auch hergestellt werden.

Selbstverständlich sind die Kosten verhältnismäßig hoch, die entsprechend den Anforderungen des Kunden für die Form und die Größe des Schiebers bestimmt wird.
