Greifer-Polen Soem/ODM des kleinen Durchmessers des hohe Präzisions-Schrittmotor-8mm

Greifer-Pole-Dauermagnetmikroschrittmotor und hohen Präzisions-der mit kleinem Durchmesser 8mm

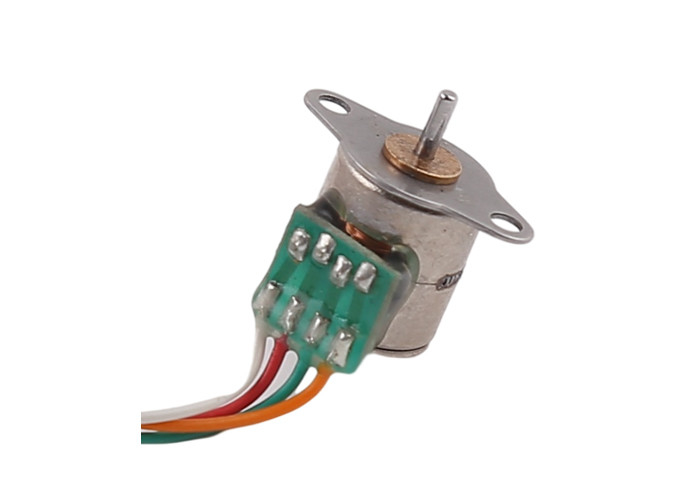

8mm Greifer-Pole-Dauermagnetmikroschrittmotor

Dieser Motor ist eine Art Greiferpfostenart Dauermagnetschrittmotor, die der Kategorie des kleinem und Präzisionsmikro-Schrittmotors gehört.

Der Motor hat einen Außendurchmesser von 8mm, eine Länge von ungefähr 9mm, ein Schrittwinkel von 18 Grad, und der Bewegungswiderstand ist- normalerweise 10~50ohm, das entsprechend des treibenden der Spannung und der Treiberschaltung Kunden flexibel vorgewählt werden kann. Um den Kunden zu erleichtern um den Fahrer anzuschließen, hat der Bewegungsausgang im Allgemeinen bloße Stifte, PWB-, Verbindungsdraht, FPC und andere allgemein verwendete Mechanismuswahlen.

Unter normalen Umständen benutzen Kunden den Motor, um das Miniaturgetriebe zusammenzubringen, oder das Gerät des Kunden hat einen Verlangsamungsmechanismus. Oder der Motor wird mit einer Schraube ausgerüstet, um den Schub zu erhöhen, um den Zweck der beweglichen Teile zu erzielen.

Die Größe des Motors ist klein, und die Ertragkraft ist auch sehr klein. Im Allgemeinen ist das Drehmoment nur 1~3g.cm, also wird es im Mikropräzisionssteuergerät verwendet. Zum Beispiel: Bewegung und Mechanismen auf Kameras, Linsen und Filter des optischen Instrumentes, mikro--genau in Position gebrachte Teststreifengetriebemechanismen, etc. einstellend.

Schrittmotorparameter-Leistungsblatt:

Schrittmotordrehmomentkurve:

Schrittmotor außerhalb der Zeichnung:

Schrittmotoranzeige:

Benutzerservice und -kundenbezogenheit:

Für diese Art des Motors, kann unsere Firma umfassende kundengebundene Dienstleistungen für Bewegungswiderstand, Montageplattegröße, Wellengröße und Drahtausgangmethode erbringen. Zwecks die Zufriedenheit des unterschiedlichen Bedarfs der Kunden maximieren.

Gleichzeitig kann dieser Motor mit zwei Arten Reduzierungskästen, man ausgerüstet werden ist ein Reduzierungskasten des Stirnrads 10*8, die Reduzierungsverhältnisstrecke ist 2~250 optional; der andere ist ein planetarischer Reduzierungskasten mit einem Durchmesser von 8mm, und das Reduzierungsverhältnis ist 4 16 64 256 1024 4096 sechs optional.

Darüber hinaus können wir einen magnetischen Kodierer dem hinteren Ende des Motors entsprechend Kundenbedarf hinzufügen. Im Allgemeinen kann das PPR des Kodierers zwischen 3 und 12 vorgewählt werden. Dieses ist eine fachkundige Technologie. Einen Kodierer solch einem kleinem Motor hinzuzufügen ist ein Stück von nicht einfachem.
